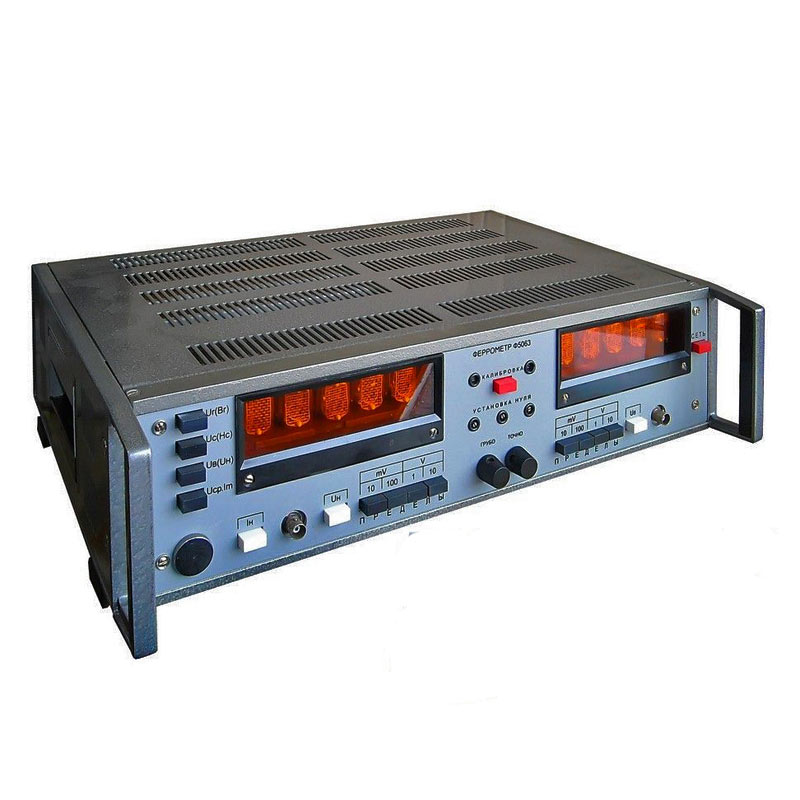

Феррометр Ф5063
Описание
Функции прибора
Феррометр Ф5063 может выполнять следующие варианты работы:
- Прибор измеряет динамические магнитные циклы различных материалов, на ферромагнитной основе, а также параметры в отрезке частоты от 50 до 1 000 Герц.
- Вычисляет среднее значение рабочего напряжения в двух видах форм сигнала (синусоидальная и искаженная), в частотном интервале от 25 Гц до 10 кГц.
- Может выводить показания мгновенного значения тока в обоих видах форм сигнала, при рабочей частоте начиная 50 Гц и заканчивая 1 кГц.
- Прибор довольно точно измеряет значение проекции входящих напряжений относительно направления, перпендикулярному любому из них.
Рабочие каналы феррометра Ф5063
- Первый канал Ф5063 высчитывает средний показатель напряжения, который служит для процесса измерения магнитной индукции.
- Второй канал вычисляет мгновенное значение рабочего тока, либо среднего показателя напряжения. Он используется для произведения подсчета напряженности рабочего магнитного поля во время испытания различных ферромагнитных веществ и материалов.
В процессе работы прибор измеряет следующие данные
- Мгновенное значение напряженности рабочего магнитного поля, значение индукции. Эти процессы происходят во время регулировки фазы в ручном режиме.
- Динамическую коэрцитивную силу, а также остаточную индукцию в моменты автоматической регулировки рабочей фазы.
- Напряженность магнитного поля, амплитудное значение «индукции».
Характеристики
- Диапазон рабочей частоты от 50 Герц и до 1000 Герц.
- Среднее значение рабочего напряжения – 0,01; 0,1; 1 и 10 Вольт.
- Предел измерения тока, амплитудного вида – 0,01; 0,1; 1 и 10 Ампер.
- Существует 4 значения калибровки:
- 8 для предела 10 мВ;
- 80 для предела 100 мВ;
- 800 для предела 1 В;
- 8 для предела 10 В.
- Прибор получает питание от сети с рабочим напряжением 220 Вольт и частотой 49…51 Герц.
- Рабочая потребляемая мощность составляет до 40 В·А
- Вес прибора Ф5063 составляет 13 килограмм.
- Размеры без упаковки: 49 х 13 х 38 сантиметров.
Комплектация
- Феррометр Ф5063 - 1 штука.
- Паспорт с индивидуальным номером.
- Четыре калиброванных резистора.
- Два кабеля соединительных.
- Четыре зажима.
- Один переходной блок.
- Два плоских наконечника.
- Три запасных предохранителя ПМ1.
- Одна запасная лампа ИН-125.
- Техническое описание и подробная инструкция по рабочей эксплуатации прибора.
