Электромагнит ЭУ

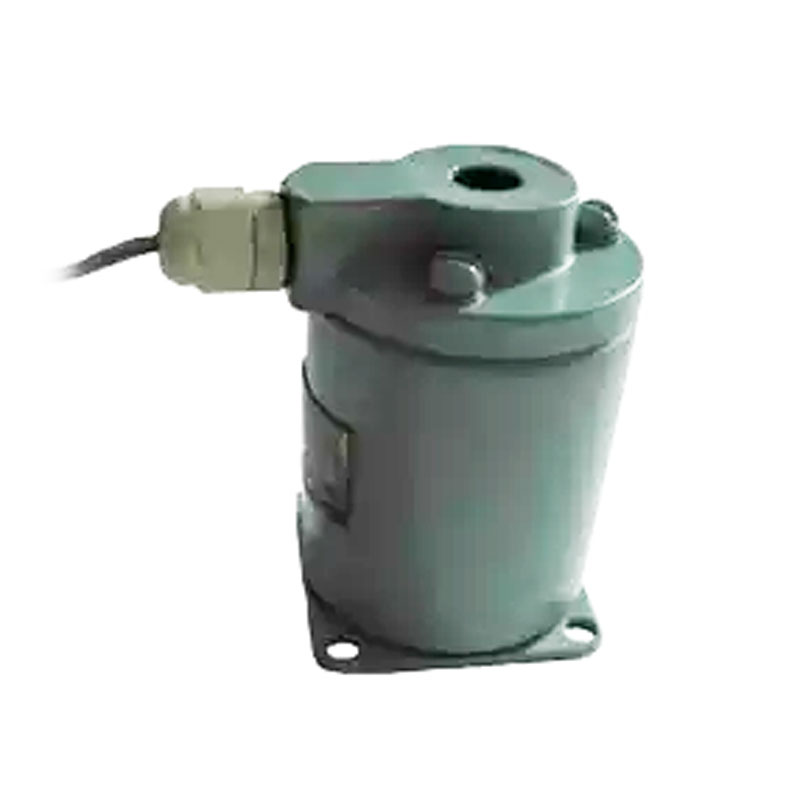

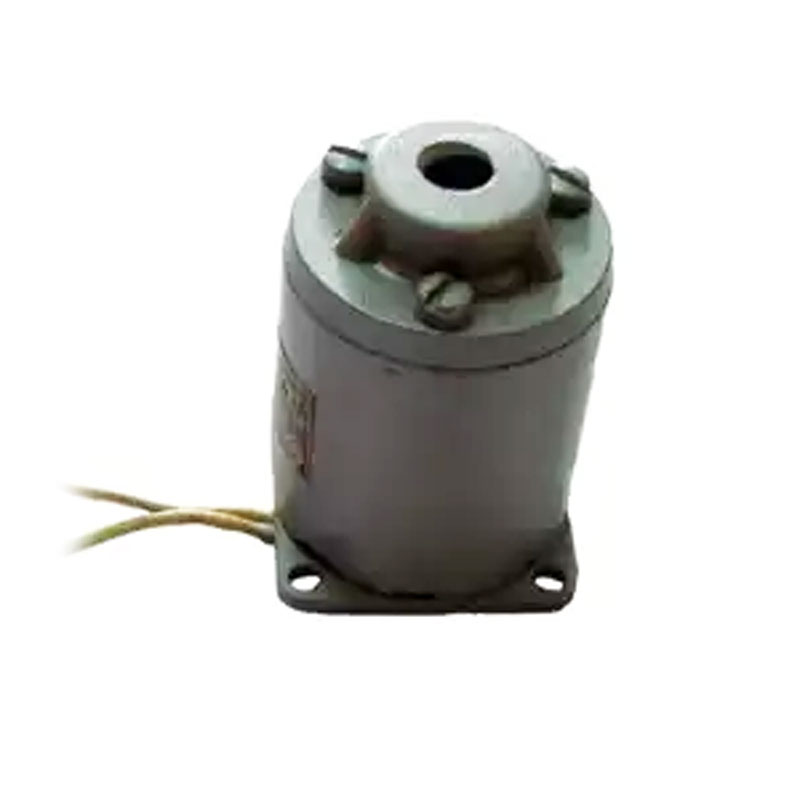

Электриомагнит ЭУ применяются на различных видах производства в качестве дистанционного управляющего элемента. Основная сфера применения: промышленные механизмы с пневматическим, гидравлическим и прочими видами привода. Этот тип магнитов предназначен для низковольтных электрических сетей переменного и постоянного тока со стандартными и нестандартными характеристиками напряжения. Катушки электромагнитов ЭУ могут иметь гибкие выводы или электрические соединители СЭ11.

Назначение магнитов ЭУ

Электромагниты данной серии являются идентичными и полностью способными заменить электромагниты Украинского производства ЭМ-34 и МТ. По своему предназначению и способу воздействия на исполнительные механизмы электромагниты серии ЭУ могут быть двух видов: тянущими и толкающими.

Электромагниты ЭУ используются в закрытых помещениях. Они выполняют задачу по приведению в действие запорных и герметичных механизмов, таких как клапаны, вентили, питатели, задвижки, краны и им подобные. Также данные электромагниты используются в подъёмных механизмах в качестве приводов для муфт, тормозных систем и скоростных вариаторов.

Устройство и работа

Электромагнит ЭУ всегда изготавливаются по стандартному принципу и представляют собой катушку с обмоткой и соединительные кабели для подачи напряжения на данную катушку. Принципом работы электромагнитов ЭУ является преобразование электрического тока в механическое воздействие на различные типы промышленных механизмов.

При подаче напряжения на обмотку катушки активизируются электромагнитные поля обмоточного слоя. Усилие, создаваемое данными полями, передаёт свою кинетическую энергию подвижному элементу, например, заслонке. В результате чего происходит запирание трубы. Главной особенностью данного процесса является дистанционное воздействие на запирающий механизм гидравлической или пневматической системы

Тип

магнита

Тяговое усилие, Н

Время

срабаты-

вания,

сек

Масса

магнита,

кг

Масса

якоря,

кг

Ход яко-

ря, мм



Потребляемая

мощность, Вт



ПВ 100%

ПВ 40%

ПВ 15%



ПВ 100%

ПВ 40%

ПВ 15%



ЭУ 2

4

6,3

0,1

0,36

5

17

37

0,041

ЭУ 3

6,3

10

0,14

0,65

5

22

50

0,083

ЭУ 4

10

16

0,24

0,97

10

27

60

0,102

ЭУ 5

16

25

0,24

1,45

10

32

72

0,178

ЭУ 6

25

40

0,3

1,75

10

37

84

0,22

ЭУ 7

40

63

0,46

3,7

15

50

110

0,465

ЭУ 8

63

100

0,54

5

15

60

135

0,66

ЭУ 9

100

160

0,56

6,9

15

72

162

0,85
