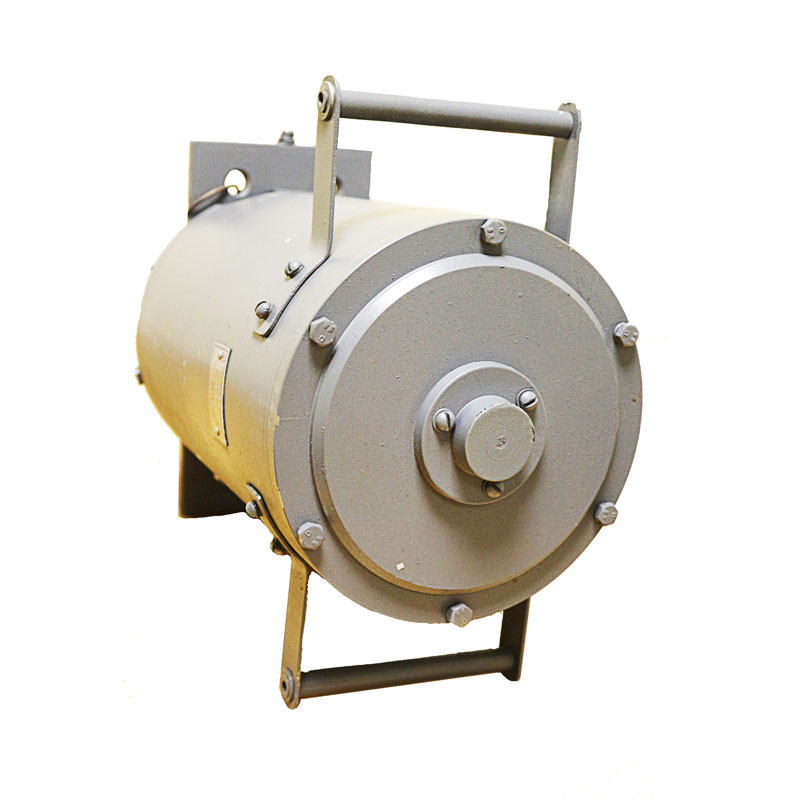

Электромагниты КМП

Электромагнит КМП являются магнитами постоянного тока, которые представляют собой длинноходовую систему втяжного типа. Предложенный тип электрических магнитов рассчитан для применения в составе систем дистанционного управления, для которых характерно поступательное перемещение элементов исполнительного механизма при прикладывании к ним значительных усилий. Такие электромагниты широко применяются в системе приводов, установленных на электростанциях ТЭЦ, ТЭС, АЭС, а также приводов различного промышленного оборудования.

Предлагаемые магниты серии КМП могут использоваться взамен устаревших моделей, таких, как: КМП2(4)(6)А, КМП2(4)М, ВМ12(14). Новые модели имеют аналогичные установочные размеры и схожие технические параметры, что позволит их без ущерба использовать вместо устаревших модификаций.

Особенности конструкции и работы магнита КМП

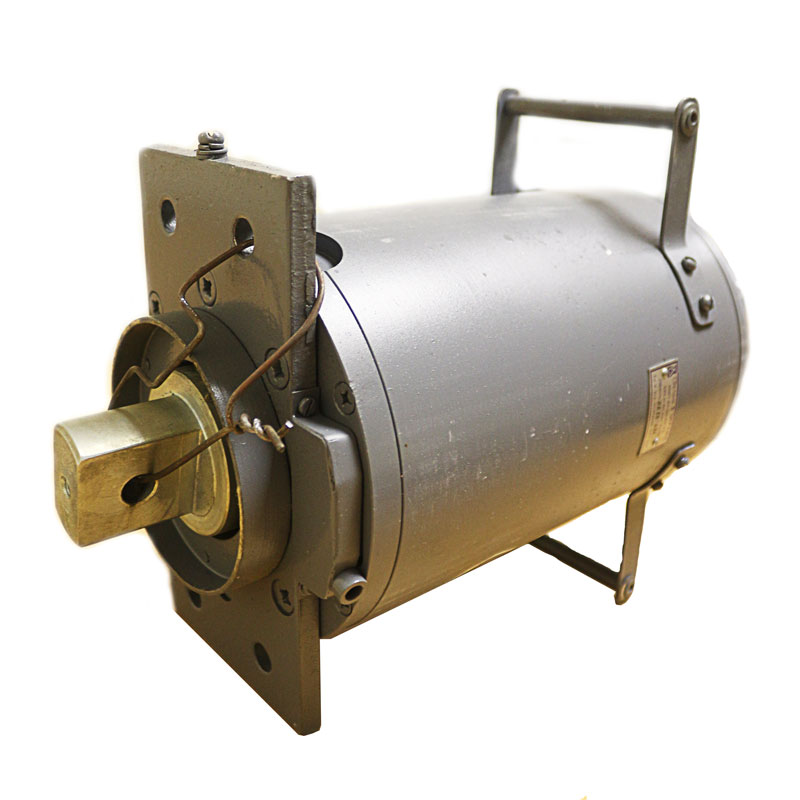

Конструкционно электромагнит состоит из корпуса, который является магнитопроводом, охватывающим возбуждающую катушку и якорь. Магнитопровод производится из стали электротехническоготипа и имеет в своей конструкции опорный и проходной фланец. Внутрь магнитопровода, между его фланцами установлена катушка возбуждающего действия. Якорь электромагнитной системы может скользить по направляющей втулке и поворачиваться вокруг собственной оси. Для того чтобы соединить магнит с приводом исполнительного механизма на его конце имеется специальное коммутационное отверстие.

В КМП серии имеется три разных модификации КМП-2/4/6, которые отличаются своими рабочими техническими характеристиками.

Оптимальные условия для эксплуатации

Электромагнит КМП производится в трех вариациях: магнит КМП-2; магнит КМП-4; магнит КМП-6.

Они реализуются в исполнении УХЛ4 и У3 и имеют категорию размещения 3. Оптимальная температура окружающей среды, в которой функционируют магниты, составляет от -100С до +500С. Среда, в которой используются магниты, должна быть невзрывоопасной и не содержать токопроводящую пыль. Рабочее положение устройства – вертикальное, допускается отклонение от вертикали не более 50 в ту или иную сторону.

Наименование параметра

Магнит КМП-2

Магнит КМП-4

Магнит КМП-6

Значение рабочего тока:

110 / 220 / 440 В

Величина тягового усилия:

от 35 до 820 Н (зависит от модификации)

Показатель мощности, потребляемой магнитом:

50÷450 Вт

Величина хода якоря, см:

4

8

12

Временной показатель срабатывания, секунды:

0.4

1.5

1

Вес магнита, кг:

15

40

45

Вес якоря, кг:

1.5

7

7

Временной интервал втягивания, секунды:

0.4

1.5

2.5

Временной показатель отпадания, секунды:

0.25

0.5

0.6
