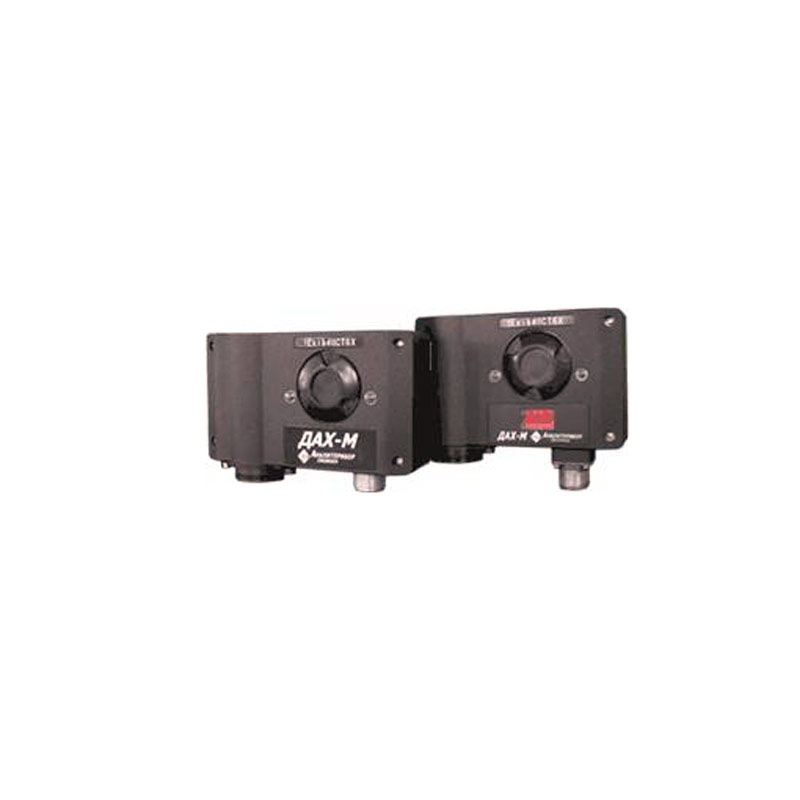

Электрохимический датчик загазованности ДАХ-М

Average: 9 (1 vote)
Категория:

Электрохимический датчик загазованности ДАХ-М предназначен для непрерывного автоматического измерения массовой концентрации одного из вредных веществ (СО, H2S, SO2, Cl2, NО2, HCl, NН3) массовой концентрации одоранта (RSH) в воздухе рабочей зоны, а также объемной доли кислорода (О2) в воздухе рабочей зоны и в технологических средах, содержащих углеводороды.

Область применения

Электрохимический датчик загазованности широко используется для контроля параметров воздуха рабочей зоны, во взрывоопасных зонах помещений и наружных установок химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, в том числе и в составе системы контроля атмосферы промышленных объектов повышенной опасности СКАПО и совместно с БПС-21М.

Технические характеристики
Параметры Значения
Тип газоанализаторов стационарный
Способ забора пробы диффузионный
Режим работы непрерывный
Принцип действия электрохимический

Питание газоанализаторов осуществляется:

  • ДАХ-М-01
  • ДАХ-М-03, ДАХ-М-04
  • ДАХ-М-05, ДАХ-М-06
от внешней искробезопасной цепи уровня “ib” с электрическими параметрами, соответствующими электрооборудованию подгруппы IIC с напряжением постоянного тока от 10 до 24 В;
от внешней искробезопасной цепи уровня “ib” с электрическими параметрами, соответствующими электрооборудованию подгруппы IIC с напряжением постоянного тока от 10 до 16 В, также может осуществляться от источника питания постоянного тока напряжением от 10 до 24 В, без предъявления требований у взрывозащите, при установке вне взрывоопасной зоне;
от источников питания постоянного тока с напряжением от 10 до 32 В без предъявления требований к взрывобезопасности.
Температура окружающей среды от -40 до +50°С
для исполнений ДАХ-М-хх-О2-30, ДАХ-М-хх-О2-30 от -20 до 50°С
Допускаемый интервал времени работы газоанализаторов без корректировки показаний 6 месяцев
Время подогрева не более 30 мин
для ДАХ-М-хх-HCl-30 не более 60 мин
Габаритные размеры газоанализаторов:
  • ДАХ-М-01, -03, -04
  • ДАХ-М-05
180х60х155 мм
200х135х170 мм
Масса:
  • ДАХ-М-01, -03, -04
  • ДАХ-М-05, ДАХ-М-06
1,5 кг
4 кг
Модификации
Наименование Контроли-руемый компонент Диапазон измерения, мг/м3 Порог_1, мг/м3 Порог_2, мг/м3 Участок диапазона измерений Предел допускаемой основной погрешности Время срабатывания сигнализации, сек
ДАХ-М-хх-СО-200 СО 0 – 200 20 100 0 – 20 ±5 мг/м3 30
20 – 200 ±25 %
ДАХ-М-хх- СО-1500   0 – 1500 * * 0 – 200 ±50 мг/м3 30
200 – 1500 ±25 %
ДАХ-М-хх-H2S-40 H2S 0 – 40 10 40 0 –10 ±  2 мг/м3 30
10 – 40 ± (2+0,25(Свх-10)) мг/м3
ДАХ-М-хх-SO2-20 SO2 0 – 20 10 20 0 – 10 ± 2 мг/м3 30
10 – 20 ± (2+0,25(Свх-10)) мг/м3
ДАХ-М-хх-Cl2-25 Cl2 0 – 25 1 5 0 – 1 ± 0,25 мг/м3 30
1 – 25 ± 25 %
ДАХ-М-хх-Cl2-50 Cl2 0 – 50 устанавливаются по заказу 0 – 50 ± (2 + 0,15·Свх) 30
ДАХ-М-хх-NH3-600 NH3 0 – 20 20 100 0 – 20 ±  5 мг/м3 60
20 – 600 20 – 600 ± 25 %
ДАХ-М-хх-NH3-2000   200 – 2000 * * 200 – 2000 ± 25 % 60
ДАХ-М-хх-O2-10 O2 0 – 10 %об 2 %об 4 %об 0 – 10 ± (0,3 + 0,02·Свх) 30
ДАХ-М-хх-O2-30 O2 0 – 30 %об 18 %об 23%об 0 – 30 ± 0,9 %об. 30
ДАХ-М-хх-NO2-10 NO2 0 – 10 2 10 0 – 2 ±  0,5 мг/м3 30
2 – 10 ± (0,5+0,17(Свх-2)) мг/м3
ДАХ-М-хх-HCl-30 HCl 5 – 30 5 25 5 – 30 ± 25 % 60
ДАХ-М-хх-RSH-5 RSH 0 – 5 1 4 1 – 5 ± 25 % 30

В стандартный набор поставки электрохимический датчик загазованности ДАХ-М входит:

  • комплект ЗИП,
  • эксплуатационная документация.
