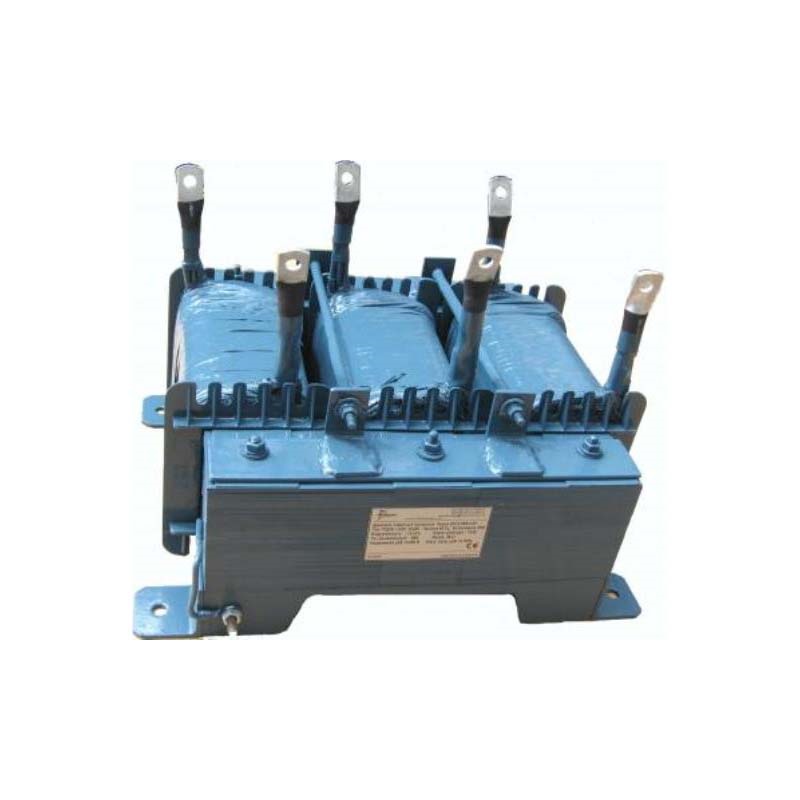

Дроссель ТТД1W

Сглаживающий дроссель ТТД1W, применяемый в фильтрах выпрямителей. В отличие от других видов подобных устройств, ТТД1W предназначен для работы в цепях постоянного тока.

Назначение

Дроссели этого типа предназначены для применения в сглаживающих фильтрах выпрямителей тока с целью уменьшения пульсации выпрямленного напряжения.

Сглаживающие дроссели изготавливаются путём намотки катушки из обмоточного провода на магнитопровод с немагнитным промежутком.

Наименование изделия

Индуктивность

Номинальный ток

Масса

Размер

ТТД1W-0,5/630

0,5 мГн

630 А

140 кг

360х310х430 мм

ТТД1W-0,6/500

0,6 мГн

500 А

120 кг

360х280х430 мм

ТТД1W-0,75/400

0,75 мГн

400 А

100 кг

360х250х430 мм

ТТД1W-1,0/300

1 мГн

300 А

90 кг

280х204х360 мм

ТТД1W-1,2/250

1,2 мГн

250 А

80 кг

280х188х360 мм

ТТД1W-1,2/200

200 А

60 кг

240х183х310 мм

ТТД1W-1,2/180

180 А

50 кг

240х168х310 мм

ТТД1W-1,5/150

1,5 мГн

150 А

40 кг

200х176х260 мм

ТТД1W-1,8/120

1,8 мГн

120 А

30 кг

200х148х260 мм

ТТД1W-2,0/100

2 мГн

100 А

25 кг

160х150х210 мм

ТТД1W-2,5/80

2,5 мГн

80 А

18 кг

160х126х210 мм

ТТД1W-2,5/63

63 А

16 кг

160х105х210 мм

ТТД1W-3/50

3 мГн

50 А

14 кг

152х154х150 мм

ТТД1W-4/40

4 мГн

40 А

12 кг

ТТД1W-6/30

6 мГн

30 А

10 кг

152х127х150 мм

ТТД1W-8/25

8 мГн

25 А

9 кг

ТТД1W-10/20

10 мГн

20 А

6,8 кг

121х130х120 мм

ТТД1W-12/16

12 мГн

16 А

5,2 кг

121х120х120 мм

ТТД1W-15/10

15 мГн

10 А

4,3 кг

121х98х120 мм

ТТД1W-20/6,3

20 мГн

6,3 А

3 кг

97х91х103 мм

ТТД1W-300/1,1

300 мГн

1,1 А

2,3 кг

97х82х103 мм

ТТД1W-2500/0,25

2500 мГн

0,25 А

1,3 кг

76х85х85 мм
