Расходомер ДОЗОР-С-М-10

На магистралях транспорта газа постоянно существует проблема учета потерь газа при технологических операциях, связанных со сбросами газа и утечками через продувочные трубопроводы (ПСК) и предохранительно сбросные клапаны.

Портативный расходомер газа Дозор-С-М-10 позволяет решить эти проблемы в случае необходимости получения оперативных сведений, благодаря отсутствию необходимости врезки заборного устройства в трубопровод и высокой чувствительности датчика.

Прибор применяется для определения величины потерь и выявления даже небольших утечек газа на предприятиях, связанных с транспортировкой и использованием газа, является незаменимым помощником контрольных служб.

Устройство и работа прибора

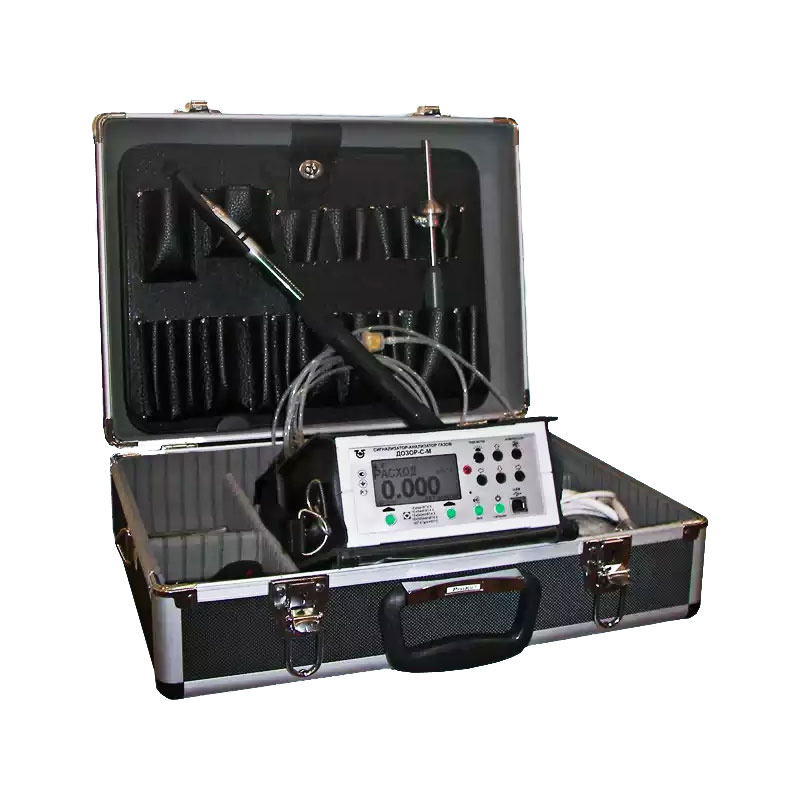

Конструктивно расходомер, состоящий из измерительного блока и телескопического зонда, упакован в кейсе. Масса снаряженного кейса – 1,5 кг, длина телескопа 240 или 600 см (указывается при заказе).

Основные решения, использованные в конструкции расходомера, являются общепринятыми для изделий линейки Дозор-С. К ним относится высокочувствительный элемент датчика, позволяющий получать практически мгновенно результаты анализа, возможность работы с высокотемпературными газами без подготовки проб.  Конструкция лицевой панели измерительного блока расходомера также характерна для изделий Дозор-С – на ней расположены жидкокристаллический дисплей, кнопки управления и сигнальная арматура.

Сервисные функции  прибора позволяют просматривать архив результатов анализов и, при необходимости, пользоваться встроенным модемом GPS.

Принцип действия расходомера базируется на корреляционной зависимости между процентной концентрацией и величиной утечки (расхода) газа. При проведении замера зонд вводится в зону выхода газа из свечи ПСК трубопровода, затем включается режим измерения. Результат анализа индицируется на дисплее и архивируется.

Расходомер газа ДОЗОР-С-М-10 рассчитан на работу с природным газом и метаном и характеризуется следующими параметрами:

  • Диапазон измерения расхода газа при Ду сбросной свечи 20, 50 и 80 мм соответственно  – 0,001 … 0,016, 0,005 … 0,180 и  0,01 … 0,2 м3/час;
  • Длительность измерения – порядка 10 сек;
  •  Продолжительность непрерывной работы при питании от аккумулятора – не менее 20 ч.
  • Можно выбрать телескопический зонд – его длина 2 метра 40 сантиметров или 6 метров.
  • Контролироваться может природный газ, а так же метан.
  • Вес комплекта 1,5 кг.

В комплект поставки включены:

  • Измерительный блок Дозор;
  • Телескопический зонд;
  • Техническая документация;
  • Упаковка.
