Описание
ДЛ653-2000 и ДЛ653-2500 – специализированные диоды промышленного назначения. Имеют корпус таблеточной формы с повышенной термодинамической устойчивостью. Функционируют на токах с частотой до 400,0 Гц. Выпускаются в двух климатических исполнениях: УХЛ2 и Т3. Обладают улучшенной стойкостью к вибрационным нагрузкам. Не предназначены для использования во взрывоопасных или химически активных средах. Прижимные контакты диодов данного типа имеют родиевое покрытие, способствующее повышению стабильности прямого импульсного напряжения.
Назначение
Диоды модификаций ДЛ653-2000 и ДЛ653-2500 применяются в составе эл.цепей выпрямителей, эксплуатирующихся в химической и металлургической промышленности.
Устройство и работа

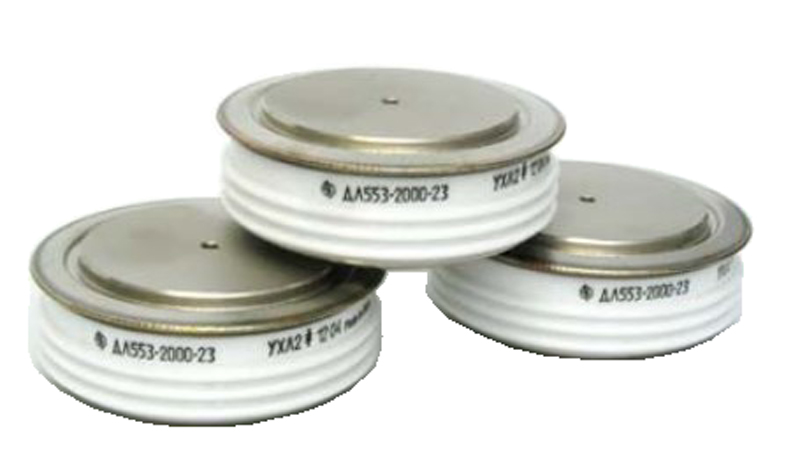

Диоды имеют монокорпусное исполнение с герметичным корпусом цилиндрической формы. Верхняя и нижняя плоскости корпуса снабжены контактными пластинами. На корпус нанесена монтажная резьба.
Характеристики
| Наименование | Значения |
| Max допустимая температура перехода,°С | 160 |
| Min допустимая температура перехода, °С | -60 |
| Max допустимая температура хранения, °С | 50 |
| Min допустимая температура хранения, °С | -60 (-10 для ТЗ) |
| Тепловое сопротивление перехода-корпус. °С/Вт | 0,02 |
| Тепловое сопротивление корпус-охладитель, °С/Вт | 0,005 |
| Тепловое сопротивление переход-среда, °С/Вт | 0,305 |
| Ток термодинамической стойкости корпуса, кА | 75 |
| Защитный показатель термодинамической стойкости корпуса, А2·с | 13·106 |
