Описание
Диоды ДЛ553-1600, ДЛ553-2000, ДЛ553-2500 относятся к полупроводниковым устройствам, используемым в электрических цепях с величиной тока от 1,6 до 2,5 кА и частотой не больше 400 Гц.
Область применения
Диоды этой серии рассчитаны для использования в составе мощных выпрямительных систем промышленного оборудования, которое работает в химической, металлургической, машиностроительной отрасли.
Особенности конструкции

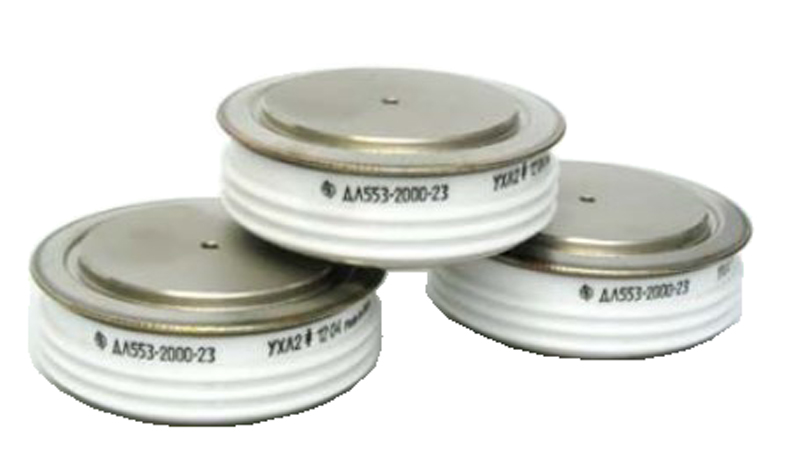

Диоды ДЛ553 реализованы в виде таблеточных элементов, которые отличаются повышенной термоустойчивостью. Устройства серии ДЛ553 характеризуются высокой стабильностью прямого импульсного напряжения. Это обеспечивается за счет использования специального родиевого напяления на прижимных контактах.
Характеристики
| Наименование | Значения |
| Max допустимая температура перехода,°С | 160 |
| Min допустимая температура перехода, °С | -60 |
| Max допустимая температура хранения, °С | 50 |
| Min допустимая температура хранения, °С | -60 (-10 для исполнения ТЗ) |
| Тепловое сопротивление переход-корпус, °С/Вт | 0,02 |
| Тепловое сопротивление корпус-охладитель, °С/Вт | 0,005 |
| Тепловое сопротивление переход-среда (с охладителем), °С/Вт | 0,305 |
| Ток термодинамической стойкости корпуса, кА | 75 |
| Защитный показатель термодинамической стойкости корпуса, А2·с | 13·106 |
Комплектация
В комплект поставки входит:
- диод серии ДЛ553;
- этикетка к каждому устройству.
Охладители и крепежные детали поставляются по дополнительному заказу.
Модификации
Диоды ДЛ553 выпускаются в таком исполнении: ДЛ553-1600, ДЛ553-2000, ДЛ553-2500.
