Диоды ДЛ153-1250, ДЛ253-1600, ДЛ253-2000, ДЛ253-2500

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Серия диодов ДЛ153/ДЛ253 относится к категории диодов лавинного типа. Изделие используется в электрических цепях переменного (до 500 Гц) и постоянного тока в силовых агрегатах высокой мощности, выпрямителях и прочем оборудовании.

Область применения

Диоды данной серии используются в электрических схемах силового промышленного оборудования.

Устройство и работа

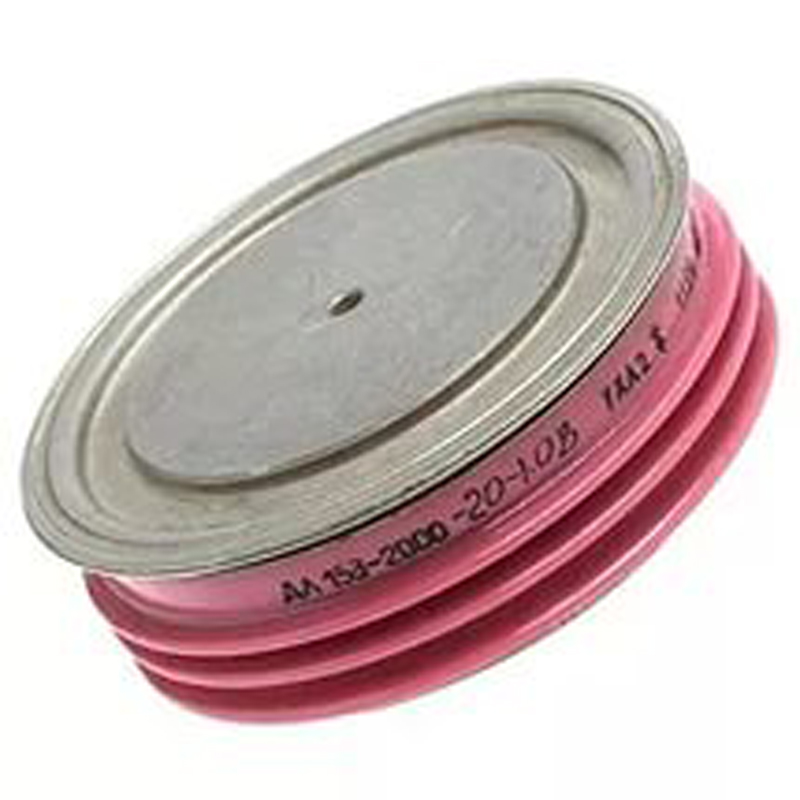

Корпус диодов ДЛ153/ДЛ253 изготавливается в таблеточном исполнении. Для рассеивания тепла от корпуса устройства рекомендуется применение охладителей марки ОР153-150. Изделие не предназначено для постоянной эксплуатации в химически агрессивных и взрывоопасных средах. Климатическое исполнение допускает использование диодов в условиях умеренного и тропического климата.



Характеристики

Технические характеристики
Наименование Значения
Max допустимая температура перехода, °С 160
Min допустимая температура перехода, °С -60
Max допустимая температура хранения, °С 50
Min допустимая температура хранения, °С

-60

-10 для ТЗ

Тепловое сопротивление переход-корпус, °С/Вт 0,02
Тепловое сопротивление корпус-охладитель, °С/Вт 0,005
Тепловое сопротивление переход-среда с охладителем ОР153-150,  °С/Вт 0,305
0,1

Модификации

Предельная величина прямого тока указывается в маркировке конкретной модификации. К примеру, у диода ДЛ253-1600 данный показатель равен 1600А.
