Диоды Д171-320, Д171-400, Д171-500

Голосов: 2
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Диоды Д171-320, Д171-400, Д171-500 мощные кремневые выпрямительные низкочастотные диффузионные для цепей постоянного и переменного тока. Максимальный средний прямой ток полупроводниковых приборов составляет 320, 400 и 500 А (в зависимости от модификации элемента).

Назначение

Д171-320, Д171-400 и Д171-500 предназначены для использования в устройстве мощных выпрямителей, источников питания и преобразователей. Применяются в химической промышленности, металлургии, на энергетических предприятиях.

Устройство и работа

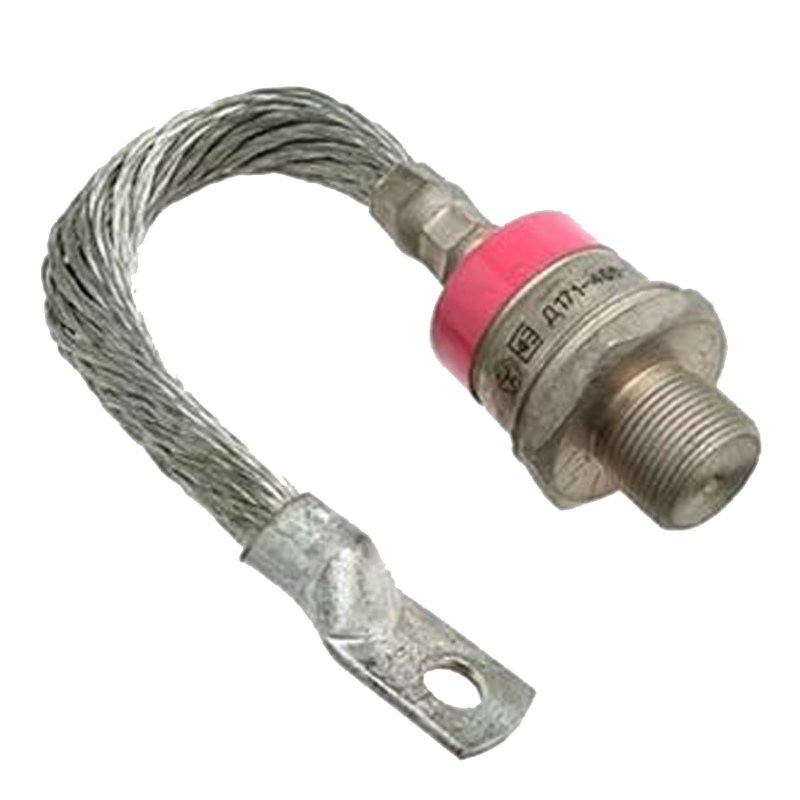

Диоды производятся в металлокерамическом корпусе с двумя выводами, один из которых гибкий. Для обеспечения, заявленных производителем характеристик, необходимо использовать радиатор охлаждения (охладитель) с площадью не меньшей, чем рекомендовано в паспортной документации для данного типа прибора.

Характеристики

Технические характеристики
Наименование Д171-320 Д171-400 Д171-400Х Д171-500 Д171-500Х
Max допустимый средний прямой ток, А 320 400 400 500 500
Фактический max допустимый средний прямой ток, А 479 449 429 504 537
Max допустимый действующий прямой ток, А 502 628 628 785 785
Ударный прямой ток, кА 5,5 15,4 15,4 17,6 17,6
5 14 14 16 16
Импульсное прямое напряжение, В 1,8 1,45 1,6 1,4 1,55
Пороговое напряжение, В 1,04 0,87 0,9 0,87 0,9
0,9 0,75 0,8 0,78 0,76
Динамическое сопротивление в прямом направлении, мОм 0,76 0,4 0,55 0,3 0,4
0,416 0,58 0,62 0,37 0,48

Комплектация

В комплект поставки входит:

  • Диод,
  • этикетка,
  • охладитель и крепёжные элементы (под заказ).

Модификации

Диоды Д171 выпускаются в таком исполнении Д171-320, Д171-400, Д171-400Х, Д171-500, Д171-500Х.
