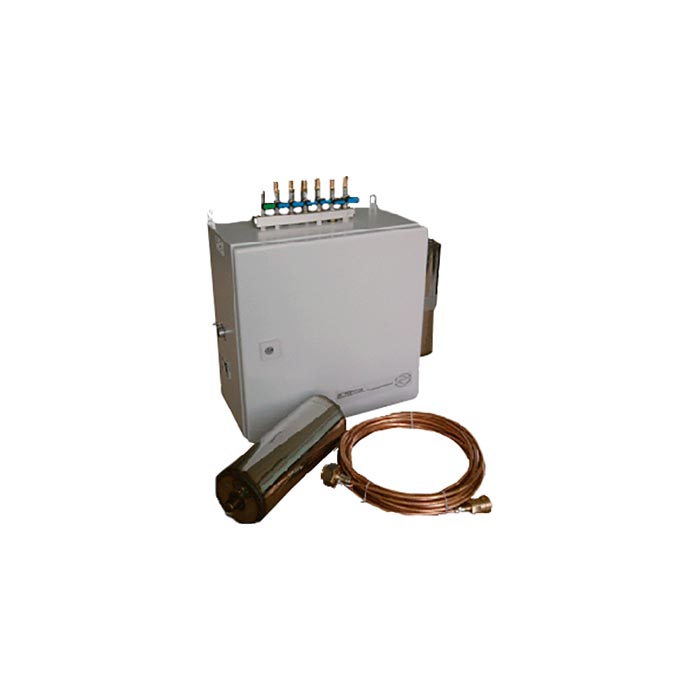

Дегидраторы кабельные пневматические ДКП-3

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Дегидраторы кабельные пневматические ДКП-3 предназначены для содержания кабелей связи под избыточным давлением сухого воздуха в автоматическом режиме с питанием от баллона со сжатым воздухом.

Конструктивное исполнение

  • питание от баллона со сжатым воздухом (через баллонный редуктор);
  • настенный или напольный варианты установки блоков ДКП;
  • климатическое исполнение У3 ГОСТ 15150 при температуре окружающего воздуха от минус 40 до 50 °С;
  • замыкание (размыкание) нормально-замкнутых, нормально-разомкнутых контактов реле для дистанционной сигнализации при:
    • понижении давления в баллоне до (4±0,5) МПа [(40±5,0) кгс/см2];
    • cнижении давления в кабеле ниже (25±5) кПа [(0,25±0,05) кгс/см2];
  • визуальный контроль величины давления, влажности воздуха;
  • применение съемных унифицированных осушительных камер с силикагелем, регенерируемых в установке УРОК производства ДП "Телеком-Пневматик".
Технические характеристики
Наименование показателей Номинальные значения
*Входное давление воздуха, МПа (кгс/см2) 15±1 (150±10)
Количество подключаемых кабелей, шт. до 6
Избыточное номинальное давление воздуха на выходе изделия при расходе от 12 до 60 л/ч (от 0,2 до 1 л/мин), МПа (кгс/см2) 0,05 ±0,005
(0,5 ±0,05)
Пропускная способность через каждый выход для подключения кабеля, м3/мин (л/мин), не менее 0,005 (5)
Влажность воздуха на выходе изделия, г/м3 (температура точки росы 0С), не более 0,3 (минус 30)
Остаточное давление в баллоне, при котором отсекающий клапан прекращает подачу воздуха к изделию, МПа (кгс/см2) 0,5 ±0,1 (5,0 ±1,0)
Герметичность газовых трактов изделия:
- допустимое понижение давления за 1 час на входе изделия при закрытом вентиле баллона, МПа (кгс/см2), не более;
- давление на выходе баллонного редуктора, МПа (кгс/см2), не более;
- давление на выходе изделия может подняться до величины не превышающей значения, МПа (кгс/см2)		 1,0 (10)
0,05 (0,5)
0,065 (0,65)
Изделие обеспечивает следующие дистанционные сигналы (замкнутые, разомкнутые "сухие" контакты), МПа (кгс/см2):
- о понижении давления воздуха на входе в подключенные кабели или в газовых трактах изделия ниже величины
-о понижении давления воздуха в баллоне до величины		 0,025 ±0,005 (0,25 ±0,05)
4 ±1 (40 ±10)
Средний срок службы, лет, не менее 6
Габаритные размеры, мм, не более: 450х170х490
Масса, кг, не более: 15

* Воздух, подаваемый из баллона должен иметь класс загрязненности не ниже 1 по ГОСТ 17433. Комплект ЗИП с двумя дополнительными осушительными камерами(по согласованию с Заказчиком). В комплект поставки входит медный трубопровод 10м (комплект) для соединения дегидратора с баллоном.
