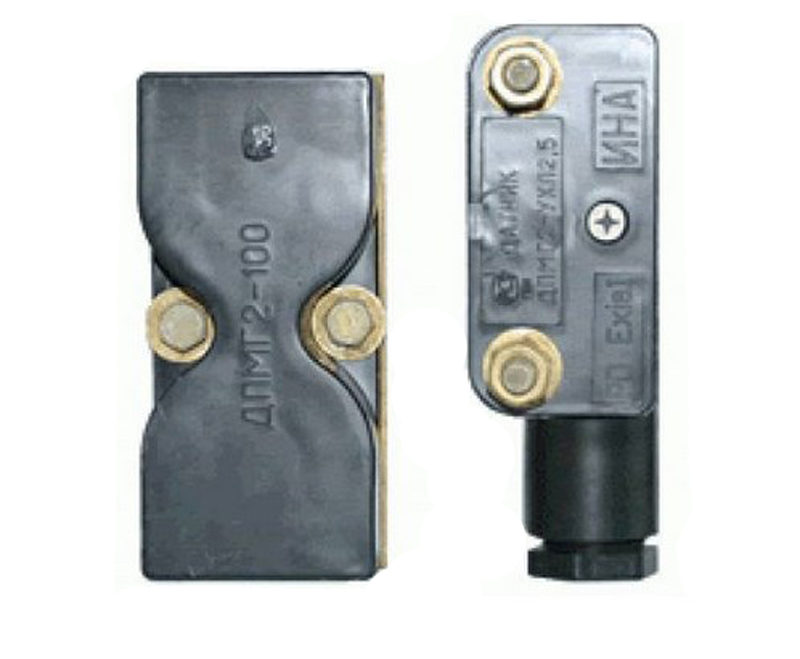

Датчики магнитогерконовые ДПМГ-2

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Датчик магнитогерконовый серии «ДПМГ-2» состоит из геркона и магнитной пластины. В замкнутом состоянии контакты удерживаются магнитным полем расположенного рядом магнита. При удалении магнита на расстояние, превышающее величину рабочего зазора, формируется сигнал тревоги (контакты размыкаются).

Конструктивное исполнение

Датчики магнитогерконовые ДПМГ 2-40, ДПМГ 2-100, ДПМГ 2-200 изготавливаются в искробезопасном исполнении и предназначены для контроля положения дверных проемов на открытие, контроля положения перемещающихся отдельных частей и механизмов при выполнении различных взрывоопасных технологических процессов в угольной, газовой,нефтяной промышленности, а также в различных автоматических устройствах систем управления и охранной сигнализации, изготавливаемых для нужд народного хозяйства и для поставки на экспорт.

Датчики могут изготавливаться для эксплуатации в различных макроклиматических районах в исполнении согласно ГОСТ 15150-69; УХЛ 2,5 – для районов с умеренным и холодным климатом категории 5.

Технические характеристики
Параметры Значения
Уровень и вид взрывозащиты
  • по ГОСТ 12.2.020
  • по ГОСТ 22782.5
 76 РО ИА
78 РО ИА
Степень защиты от проникновения пыли и влаги не ниже 1Р55 по ГОСТ 14254 – 80
Температура окружающей среды
  • для исполнения Т5
 от –40°С до +50°С
до +50 °С
Относительная влажность воздуха до 98±2% с конденсацией влаги при температуре 35±2 °С
Напряжение коммутации (max) 250 В
Ток коммутации (max) 0,25 А
Мощность (max) 30 Вт
Контролируемый зазор:
  • ДМПГ-2-40
  • ДМПГ-2-100
  • ДМПГ-2-100
 40 мм
100 мм
200 мм
Время срабатывания 2 мс
Наработка на отказ не менее 20 000 ч
Срок службы датчиков не менее 5 лет
Масса:
  • ДПМГ-2-40
  • ДПМГ-2-100
  • ДПМГ-2-200
 1,3 кг
1,9 кг
3,1 кг
Габаритные размеры:
  • блок магнита ДПМГ 2-40
  • блок магнита ДПМГ 2-100
  • блок магнита ДПМГ 2-200
  • блок геркона ДПМГ 2
 150х70х50 мм
150х70х70 мм
286х102х74 мм
168х81х55 мм
Количество срабатываний
Режим коммутации Количество срабатываний Род тока Частота коммутации, ср/с
Ток, А Напряжение, В
От 1*10-6до 0,01 От 5*10-2до 36 108 Постоянный, переменный. 50
От 0,01 до 0,25 От 5*10-2до 36 5*107 Постоянный, переменный 50
От 0,01 до 0,25 От 36 до 110 107 Постоянный, переменный 50
От 0,25 до 0,5 От 5*10-2до 36 107 Постоянный, переменный 50
0,25 115400 Гцcos≥0,5 105 Переменный 50
0,03 220 106 Постоянный 50
0,03 220 106 Переменный 10
1,00 30 5*104 Постоянный, переменный. 50
0,01 250 105 Переменный 50
