Описание

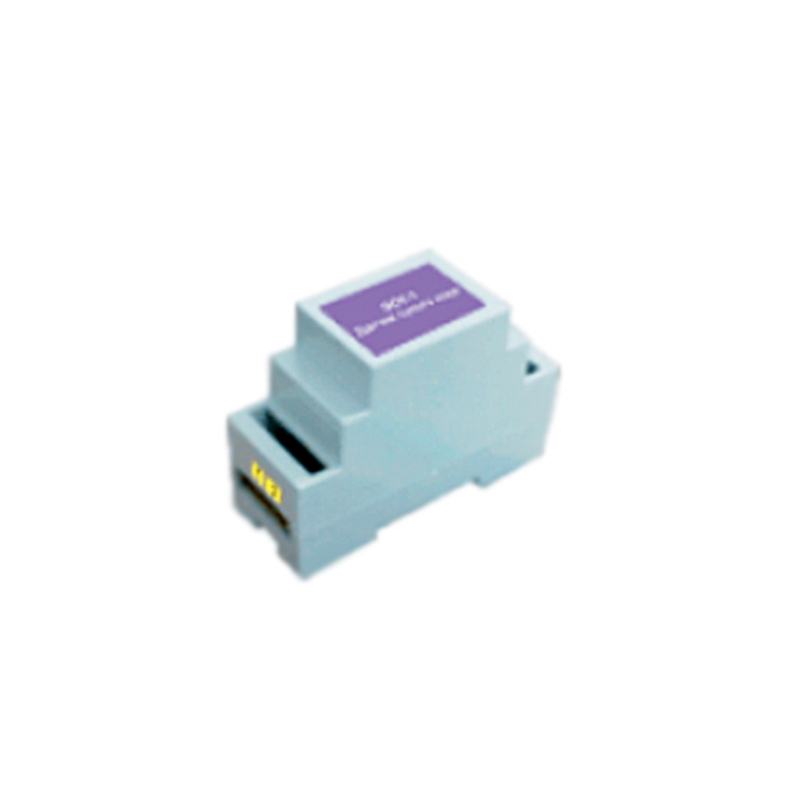

Датчик сухого хода ЭСУ-1 предназначен для сигнализации и аварийного отключения водяного насоса при прекращении подачи воды в его приемный патрубок.
Принцип действия
Принцип работы датчика основан на измерении электрического сопротивления между электродом датчика и стенкой сосуда. Погружение электрода датчика в контролируемую среду вызывает уменьшение сопротивления, а осушение датчика - уменьшение сопротивления.
Датчик сухого хода ЭСУ-1 не предназначен для работы в условиях:
- взрывоопасных помещений,
- контроля сред, дающих твердый осадок на электроде датчика,
- воздействия тряски и ударов.
Характеристики
| Параметр | Значение |
| Количество каналов регулирования | 1 |
| Сопротивление жидкости | не более 10 кОс |
| Напряжение питания | 220±10 В |
| Потребляемая мощность | не более 10 Вт |
| Ток коммутации выхода, при 220 В | 2 А |
| Габаритные размеры | 90х63х35 мм |
| Крепление корпуса | DIN-рейка |
Комплектация
Комплектность
- датчик сухого хода ЭСУ-1 - 1 шт,
- руководство по эксплуатации - 1 шт,
- датчик уровня жидкости(электрод) - 1 шт.
