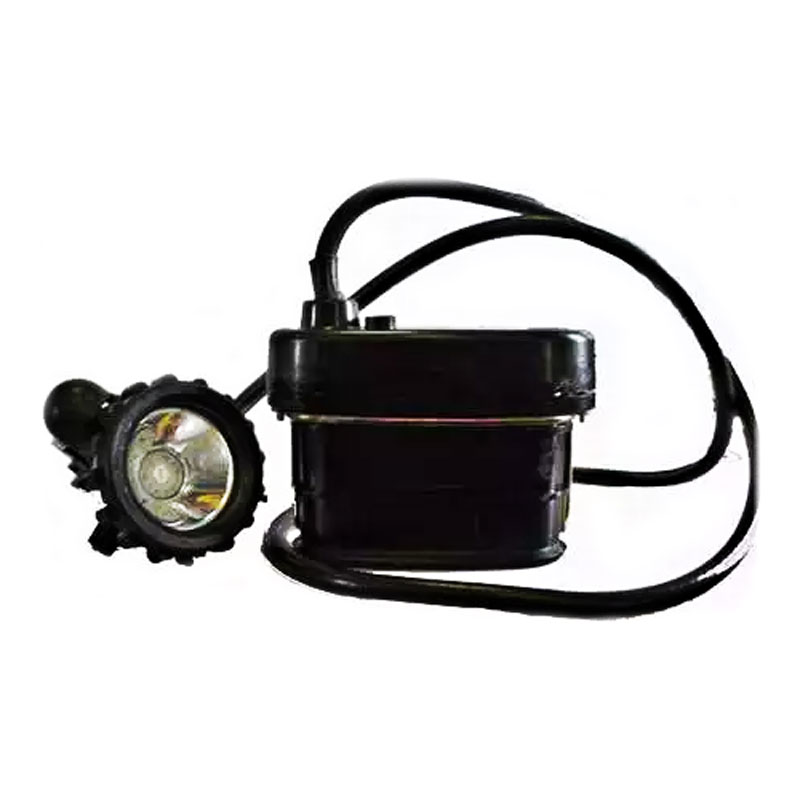

Сигнализатор СМС5М3
Описание
Сигнализатор метана СМС5М3 функционально совмещенный со светильником головного типа, используется для контроля концентрации метана в воздухе горных выработок, на предприятиях горнодобывающей промышленности. Защитное исполнение устройства допускает его использование при любом уровне загазованности и запыленности среды.
Работа сигнализатора СМС5М3
Высокие эксплуатационные характеристики прибора, и длительное время работы достигаются за счет применения ряда технических решений:
- Возможность отслеживать динамику изменения концентрации метана, за счет возможности установки двух порогов срабатывания, с разной сигнализацией, для каждого уровня.
- Длительное время непрерывной работы достигается в результате использования литий – полимерного аккумулятора емкостью – 8,4 Ач
- Для организации достаточного уровня освещения рабочего места используются светодиоды повышенной яркости, а их низкая рабочая температура позволяет достичь высокого уровня взрывозащищенности устройства.
- Все операции по изменению рабочих настроек газоанализатора, проводятся через контакт фары с использованием модуля технологического контроля.
Характеристики
Сигнализаторный механизм может выдержать работу в указанных условиях:
|
№ п\п |
Параметр |
Показатель в цифрах |
|
1 |
Класс взрывозащиты |
РО Иа С |
|
2 |
Минимальный размер светового потока в основном источнике, лм |
40 |
|
3 |
Минимальный размер светового потока в резервном источнике при экономичном режиме, лм |
10 |
|
4 |
Источники света, основной и резервный |
Светодиоды повышенной яркости |
|
5 |
Минимальное время работы источника света,ч |
12 |
|
6 |
Пределы регулирования сигналитора загазованности, объемные доли: |
|
|
|
Первый порог |
1-2 |
|
|
Второй порог |
На 0,5 выше первого значения |
|
7 |
Частота мигания световой сигнализации, Гц: |
|
|
|
Первый порог |
1±0,2% |
|
|
Второй порог |
10±2,0% |
|
8 |
Максимальное время срабатывания, с |
8 |
|
9 |
Максимально допустимая погрешность газоанализатора, проценты объемной доли СН4 |
±0,2 |
|
10 |
Размеры устройства, мм: |
|
|
|
Корпусная часть |
138x109x48 |
|
|
Размер фары |
88х83х99 |
|
11 |
Сигнализатор метана СМС5М3 весит |
0,9 кг |
Для зарядки батареи устройства могут использоваться как индивидуальные зарядные устройства, так и многопостовые установки. Для предотвращения выхода батареи из строя, в результате перезаряда, газоанализатор оснащен встроенным контроллером, прекращающим зарядку по достижении оптимального уровня.
По требования заказчика могут быть встроены средства оповещения и позиционирования рабочих подземных частей шахт.
