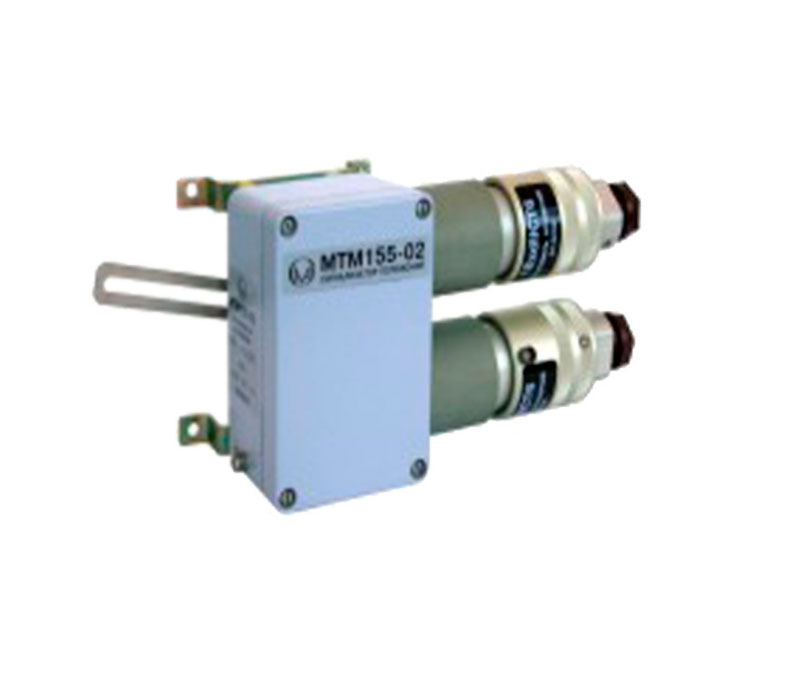

Описание
Сигнализатор положений МТМ155 предназначен для коммутации электрических цепей при достижении приводом положения уставок в автоматизированных системах управления технологическими процессами.
Основные функции
- взрывозащищенное исполнение с маркировкой взрывозащиты "1ExdIICT6";
- настройка уставок в любой точке диапазона;
- изменение настройки без отключения электрических цепей (без нарушения взрывозащиты).

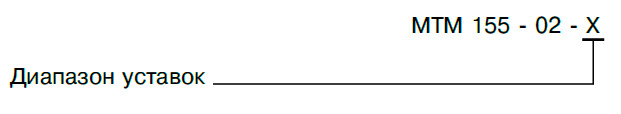

Обозначение при заказе
Пример заказа:
- МТМ155-01;
- МТМ155-02.
Характеристики
|
Максимальное напряжение, коммутируемое микропереключателями |
AC 250 В |
|
Максимальный ток, коммутируемый микропереключателями |
AC 3 А |
|
Диапазон рабочих температур |
-30...+60 °C |
|
МТМ155, МТМ155-01, МТМ155-03 |
|
|
Максимальное значение вариации срабатывания, не более |
1 мм |
|
Усилие прямого срабатывания, не более |
0.2 кгс |
|
Степень защиты корпуса |
IP54 |
|
Масса, не более |
1.5 кг |
|
МТМ155-02, МТМ155-04 |
|
|
Диапазон уставок |
0...100° (0...120 мм) |
|
Погрешность срабатывания уставок, не более |
30' (0.5 мм) |
|
Степень защиты корпуса |
IP65 |
|
Масса, не более |
1.5 кг |

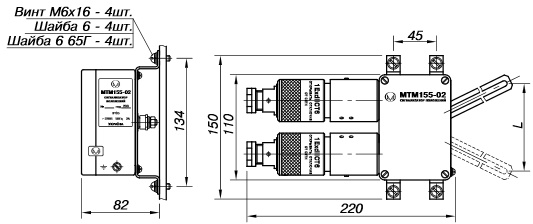

Габаритные размеры сигнализатора МТМ-155
Модификации
|
Шифр |
Назначение |
Категория искробезопасности |
|
МТМ155 |
Толкатель кнопочный |
1ExdIICT6 |
|
МТМ155-01 |
Толкатель с роликом |
1ExdIICT6 |
|
МТМ155-02 |
Сигнализатор крайних положений |
1ExdIICT6 |
|
МТМ155-03 |
Толкатель с роликом |
- |
|
МТМ155-04 |
Сигнализатор крайних положений |
- |
