Сигнализаторы крайних положений С-006, С-008
Описание
Сигнализаторы крайних положений С-006, С-008 предназначены для коммутации пневматических/электрических цепей сигнализации при достижении крайних положений поворотного элемента привода.
Область применения
Сигнализаторы крайних положений широко используются в системах автоматического регулирования для дистанционного управления потоками в технологических процессах на объектах в различных отраслях промышленности.
| Параметры | С-006 | С-008 |
| Питание сигнализатора | сжатый КИПовский воздух | - |
| Група исполнения по ГОСТ 12997 | - | С4 |
Выходной пневматический дискретный сигнал
|
0-10 кПа 110-154 кПа |
- |
Режим коммутации электрических цепей:
|
- | 0,5 А 0,3 А |
| Климатическое исполнение | У по ГОСТ 15150 | |
| Габаритные размеры | 110х103х80 мм | 110х110х67 мм |
| Масса | 1,5 кг | |
Эксплуатация
Оптимальными условиями для использования сигнализаторов крайних положений С-006, С-008 являются:
- температура окружающей среды от - 30 до + 70°C,
- относительная влажность воздуха не более 95%.

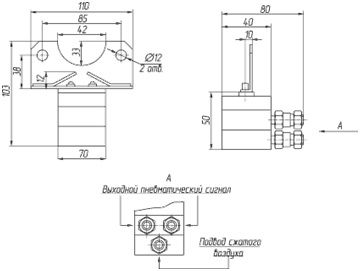

Рис.1. Габаритные и присоединительные размеры сигнализатора пневматического С-006

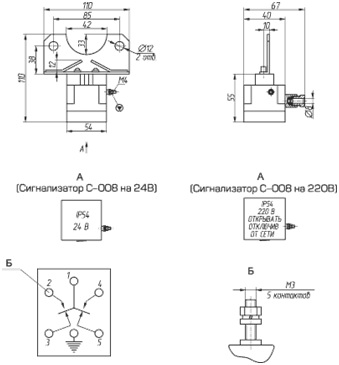

Рис.2. Габаритные и присоединительные размеры сигнализатора электрического С-008
