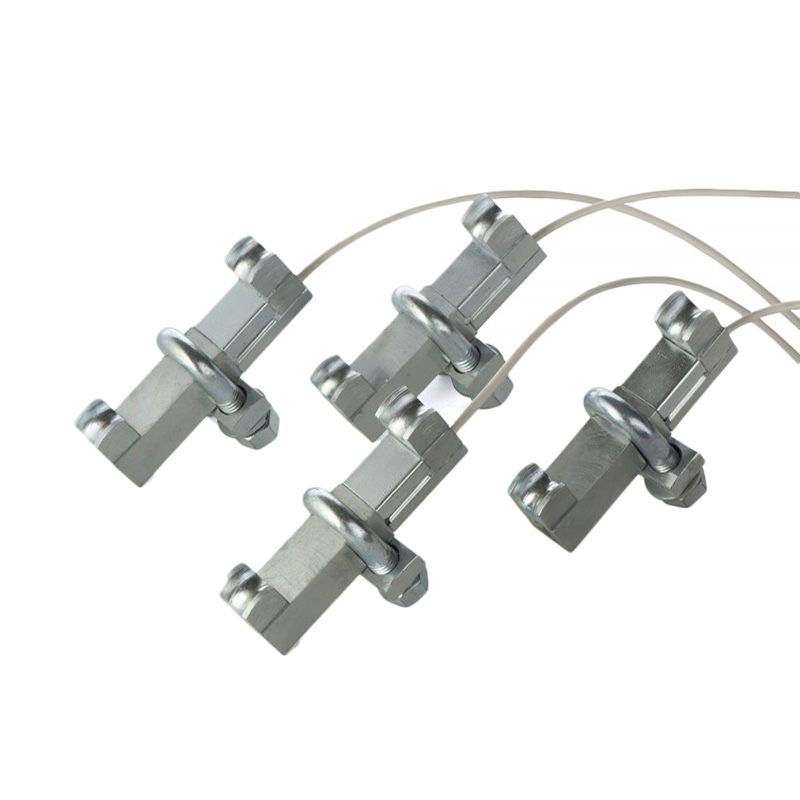

Датчик натяжения каната WRTS – специализированное измерительное устройство, обеспечивающее точный контроль уровня натяжения канатной продукции, работающей под большими нагрузками. Отличается габаритной компактностью, низким уровнем энергопотребления, высокой точностью измерения, механической износоустойчивостью и хорошей выносливостью к перегрузкам продолжительного характера.

Назначение

Датчики натяжения каната (троса) предназначены для эксплуатации в составе оборудования, используемого для обслуживания лифтов, кранов и иной техники, требующей постоянного контроля за уровнем натяжения канатных систем.

Корпус устройства изготавливается из специального стального сплава, обеспечивающего высокий уровень защиты от внешних механических воздействий. Конструктивно прибор состоит из измерительной части (преобразователь), монтируемой непосредственно на канате и устройства контроля, производящего конечную обработку информации для передачи на вспомогательные системы (сигнализация об аварии, тормозная система лифта и т.п.). Преобразователь имеет продолговатую прямоугольную форму и соединяется с устройством контроля соединительным кабелем. На его концах имеются специальные проушины для пропуска каната, прижимаемого посередине устройства фиксирующим хомутом. Под проушинами расположены нажимные контакты, срабатывающие при натяжении каната.

Заводское название Веда

Датчик WRTS-1.0-8-1.0

Датчик WRTS-1.0-10-1.0

Датчик WRTS-1.0-12-1.0

Тип устройства

Тензодатчик натяжения каната

Категория точности

1.0

Напряжение питания, В

От 5,0 до 12,0

Мощность, потребляемая устройством, мВт

≤ 70,0

Степень защиты корпуса устройства

IP67

Номинальное усилие, тс

1,0

Поддерживаемый диаметр каната, мм

8

10

12

Наименьший предел измерения нагрузок, % от номинального усилия

≤ 10,0

Предельный уровень нагрузки, % от номинального усилия

125,0

Разрушающая нагрузка, % от номинального усилия

150,0

Рабочий коэффициент преобразования, мВ/В

1,2

Погрешность измерения, %

±1,0

Входное сопротивление в тензорезисторном мосте, Ом

400,0

Выходное сопротивление в тензорезисторном мосте, Ом

400,0

Размер сопротивления в изоляции в цепях тока, Ом

Минимум 1000,0

Диапазон термокомпенсации, °С

От -10,0 до +50,0

Допустимый диапазон температуры окружающей среды, °С

От -25,0 до +70,0

Габаритные характеристики (размер) устройства:

 - габариты датчика, мм

 - длина кабеля, м



116х44х38

2,5

Весовые характеристики (масса) устройства, кг

0,3

Датчик данной модели выпускается в трех вариантах исполнения: WRTS-1.0-8-1.0, WRTS-1.0-10-1.0 и WRTS-1.0-12-1.0.
