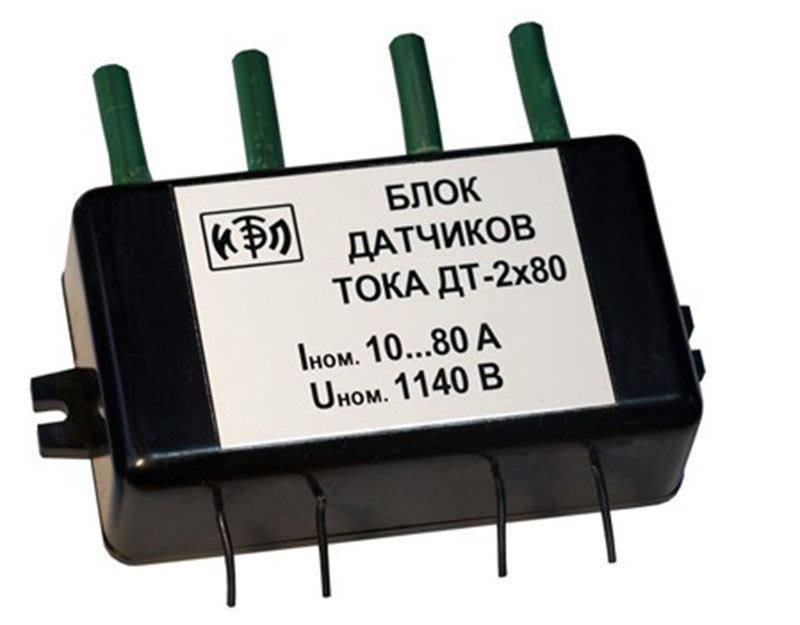

Датчики тока ДТ 10-80

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Датчики тока ДТ предназначены для применения совместно с блоками защиты типа БКЗ-3 и др., и служат для защиты отходящих присоединений распределительных сетей напряжением до 1200 В от токов короткого замыкания и перегрузок.

Условия эксплуатации

Климатическое исполнение — УХЛ5 по ГОСТ 15150-69.
Датчик предназначен для эксплуатации в следующих условиях:

  • температура окружающего воздуха от -10 до +60 °С;
  • относительная влажность окружающей среды до 100% при температуре 35 °С;
  • вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
  • рабочее положение блока в пространстве не регламентируется.

Маркировка

На датчике указываются выходные данные:

  • наименование датчика;
  • номинальное напряжение датчика;
  • номинальный ток датчика;
  • дата выпуска.

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие датчиков тока требованиям технических условий, при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями.

Срок гарантии устанавливается 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.

Характеристики

Номинальное напряжение электрической
сети, в которой могут быть установлены
датчики тока типа ДТ, В, не более

1140

Номинальный ток, А

10-80

Выходное напряжение на зажимах вторичной
обмотки при подключенном к ней эталонном
резисторе согласно схеме подключения при
токе первичной обмотки датчика тока,
равном номинальному, В

7,2±0,4

Частота сети, Гц

50

Габариты датчика, мм

140x70x40

Масса датчика, кг, не более

0,75

Комплектация

  • Датчик тока ДТ — 1шт.
  • Паспорт (на партию).
