Назначение

Датчик ДМ-3 выступает источником электрического сигнала, используемого аппаратами автоматизированного управления конвейерами шахт для контролирования механизмов с ферромагнитными массами:

  • Дробилок;
  • Лебедок;
  • Элеваторов;
  • Грохотов,

а также скребковой цепи соответствующими устройствами автоматики.

Датчик магнитоиндукционный ДМ-3 работает вместе с аппаратурой УКС, АУК.1М, УКПС, БКВ и аналогичными изделиями, такого же назначения в шахтах, на поверхности при тропическом климате (температура от -10 до 55 °С) или холодном, умеренном (окружающий воздух с температурой от -60 до 45°С).

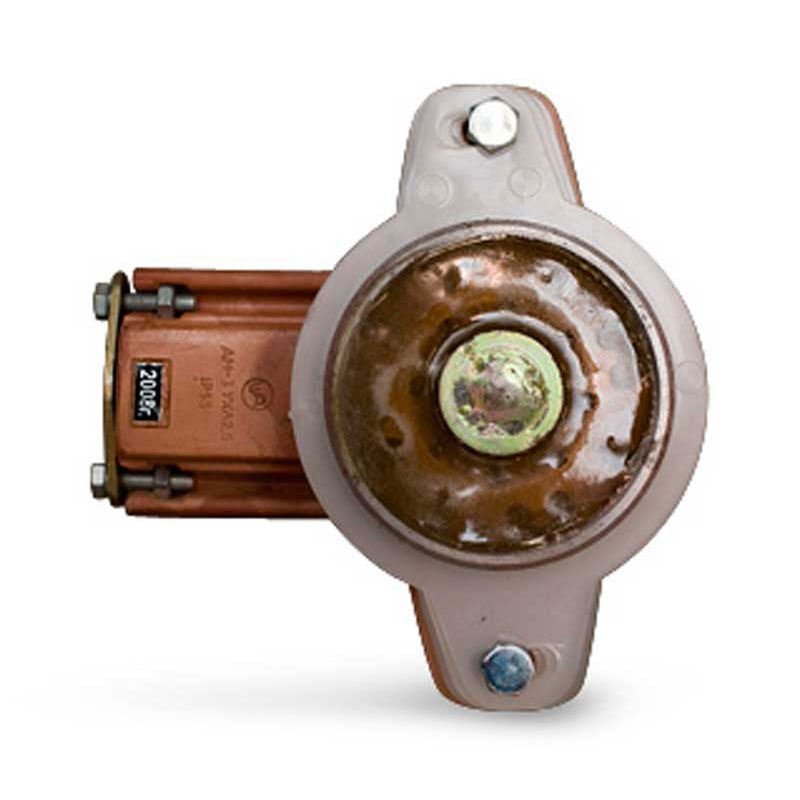

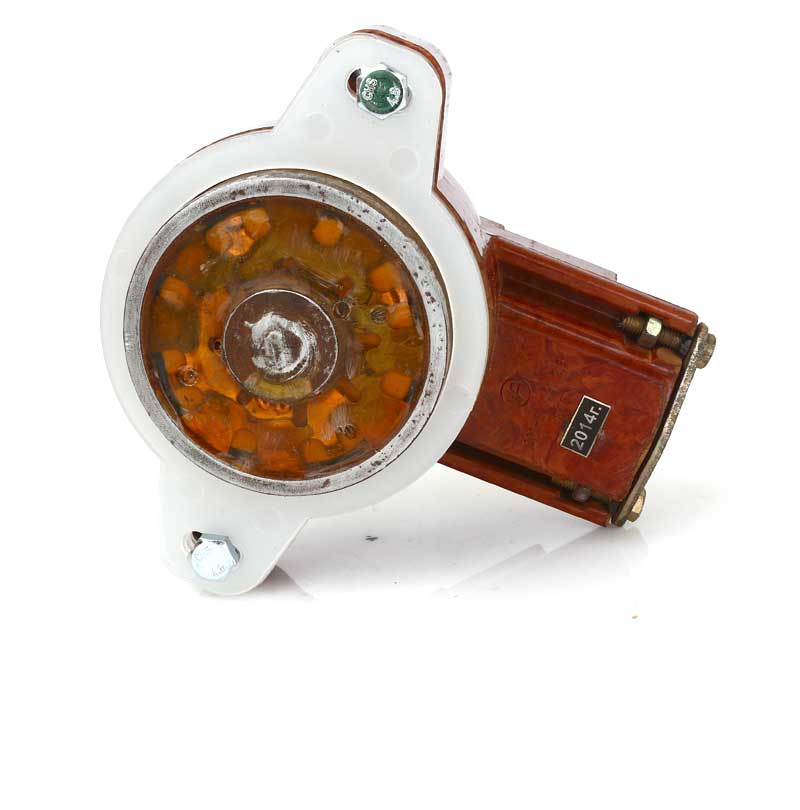

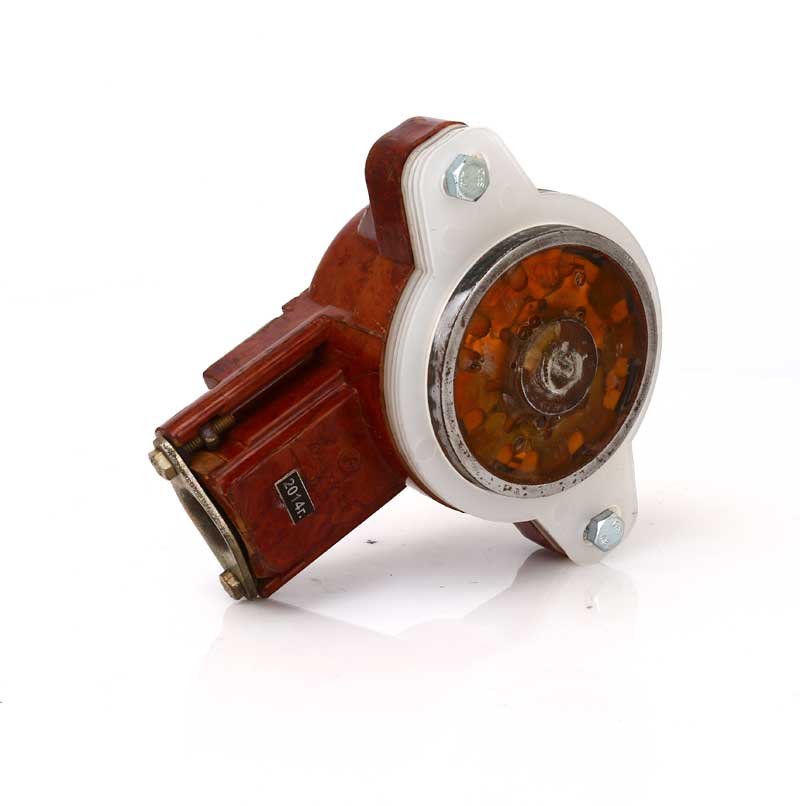

Внешний вид и конструкция

Датчик выполнен из пластмассового корпуса, внутри него магнитная кольцевая система с катушкой, нацепленной на железный сердечник. В датчике по бокам расположена пара боковых приливов с местами для крепежа. Корпус датчика имеет кабельный ввод диаметром 20мм. Снизу находится камера со шпильками.

Принцип работы

Принцип работы датчика ДМ-3 основан на изменении магнитного сопротивления системы движущимися над поверхностью датчика звеньями скребковой цепи, вследствие чего в катушке наводится ЭДС.

Монтаж

Датчик устанавливается в отверстие нижней ветви рештака возле приводной головки и закрепляется двумя болтами. Регулировочными кольцами необходимо подобрать высоту выступающей части магнитопровода равную толщине рештака так, чтобы активная поверхность закрепленного датчика была заподлицо с истираемой поверхностью рештака. Цепь должна проходить по направленной поверхности центра датчика.

Консервация и упаковка

Датчик подвергнут консервации по ГОСТ 9.01-78. Категория условий хранения и транспортировки Ж, предельный срок защиты – 3 года.

Мощность датчика при стандартных параметрах из паспорта:







0,75*10 Вт.

Габариты:

85х170х175 мм.

Масса:

2,5 кг.

Настраиваемая высота:

10-20 мм.

Степень защиты:

IP55.

Взрывозащита:

РО.Иа.

  1. ДМ-3 датчик – 1 шт.
  2. Кольцо толщиной 2 мм. – 5 шт.
  3. Руководство по эксплуатации – 1 шт.
