Датчики ДПМГ

No votes yet
Категория:

Датчик серии ДПМГ является точечным магнитоконтактным средством, которое используется в шахтной промышленности.

Об оборудовании

Используя наши датчики, усовершенствуется процесс контроля положений относительно передвижения частей или механизмов. Рабочий процесс проходит в технологическом процессе на отечественных шахтах. Помимо этого они могут трудиться в устройствах автоматизации, которая занимается управлением всех систем. В случае запроса из-за рубежа, наш продукт поставляется и на экспорт.

По большей части наш датчик производит контроль над текущим положением дверного проема во время открытия. Но при этом можно контролировать и расстояние частей оборудования, которое находится в небольшом движении во время работы. Используется в системе технологического процесса в нефтяной, угольной или нефтяной сфере промышленности.

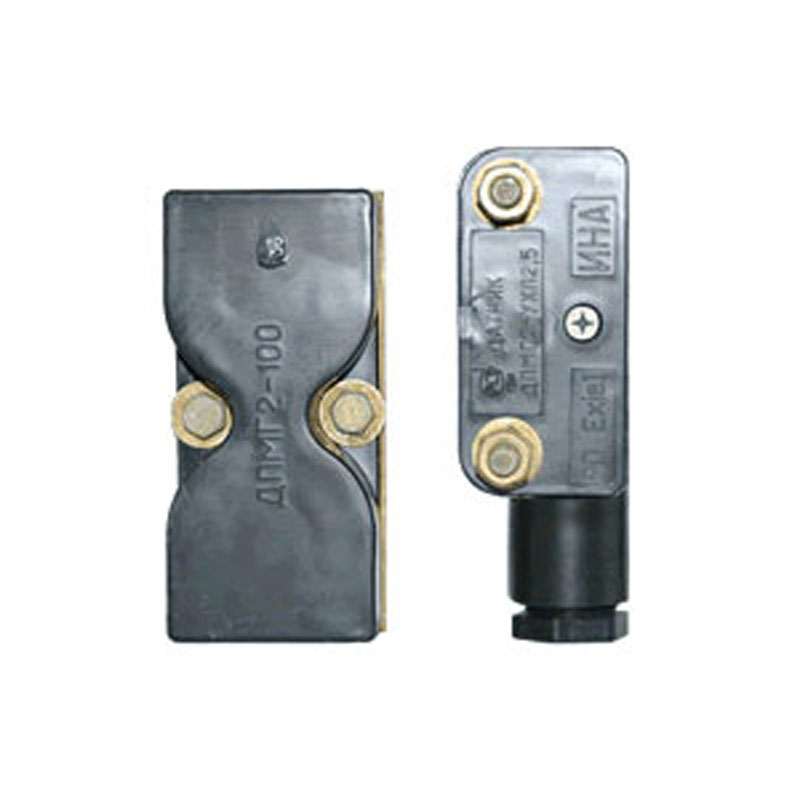

Внешний вид и устройство

Датчики нашей серии имеют две составные части. Это геркон и магнитная пластина. Когда датчик замкнут, это состояние поддерживается за счет магнитного поля, которое образуется вокруг магнита. Если магнит удалить на определенное расстояние, которое превышает величину показателя зазора, то срабатывает сигнализация. Это сигнал «Тревога», которая оповещает о том, что контакты разомкнулись.

ДПМГ является магнитогерконовым механизмом, исполнение является безопасным по искрам. Рабочих блоков в устройстве всего два: блок БМК и блок БПМ. Продукция устойчива от механического характера воздействий: вибрация может быть в промежутке частоты 1…500 Герц при ускорении в 100 метров за квадратную секунду; значение ударной нагрузки может иметь показатель ускорения в максимальном значении 147 метров за квадратную секунду.

  • Минимальная температура для работы -45 градусов.
  • Максимальная температура для рабочего процесса +52 градуса.
  • Наработка до полного отказа в рабочем процессе составляет 20 тысяч рабочих часов.
  • Работа без перебоев на протяжении минимум 5 лет.
  • Показатель максимальной мощности имеет значение в 30 Ватт.
  • Напряжение которое питает устройство имеет показатель 250 Вольт.
  • Рабочий ток во время длительного эксплуатирования имеет значение 0,25 Ампер.
  • Срабатывание сигнала происходит после 2 миллисекунд.

Датчик

ДПМГ2-40

ДПМГ2-100

ДПМГ2-200

ДПМГР2

Магнит габариты

15 х 7 х 5 см

15 х 7 х 6,8 см

28,6 х 10,2 х 7,4 см

14 х 2,4 х 2,2 см

Геркон габариты

16,5 х 8,1 х 5,5 см

16,5 х 8,1 х 5,5 см

16,5 х 8,1 х 5,5 см

14 х 2 х 3,5 см

Вес

1 110 грамм

1 900 грамм

3 100 грамм

450 грамм

  • Датчик ДПМГ 2-40 работает с двухблочным конструкторским исполнением. Показатель рабочего зазора 40 миллиметров.
  • Датчик ДПМГ 2-100 имеет двухблочное конструкторское исполнение. 100 миллиметров насчитывает зазор.
  • Датчик ДПМГ 2-200 имеет два блока по исполнению конструктора. Зазор имеет показатель в 200 миллиметров.
  • Датчик ДПМГР 2 в своем составе содержит 2 блока. Величина нашего зазора равна 40 миллиметров.
