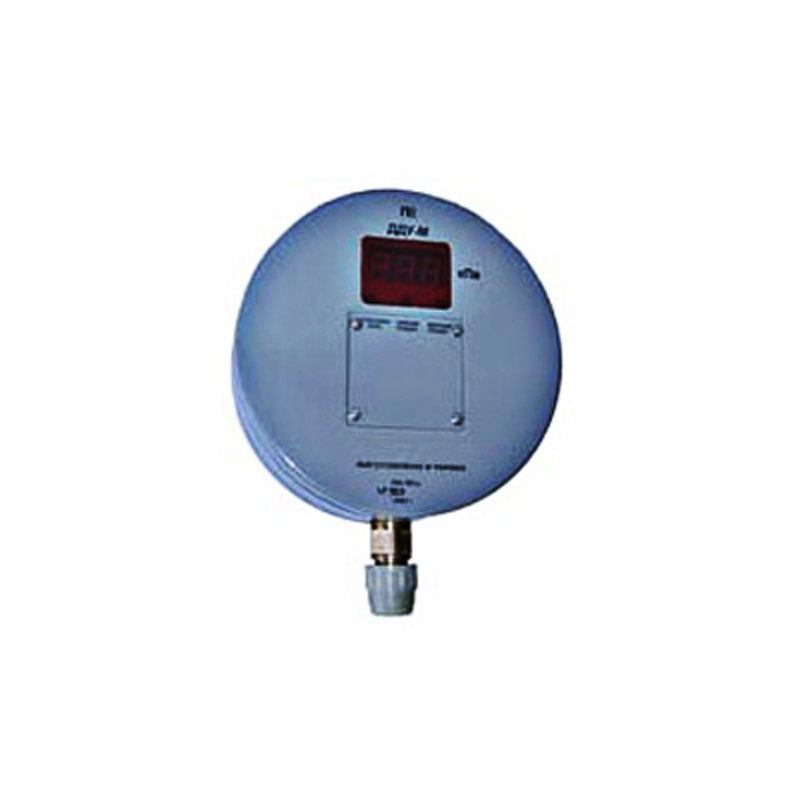

Датчик давления ДДУ-М

Универсальный датчик ДДУ-М давления, вид исполнения - универсальный тип, призван интегрировать полученное давление в сигнал. Выделяется 4 вида сигналов, всего по 2 сигнала для тока: ток постоянной силы; ток переменной силы.

Назначение

Датчик необходим для эффективного преобразования входного давления. Прибор может работать с 2-мя разновидностями поступающего давления, а именно:

  • с избыточным давлением;
  • с дифференциальным давлением.

Кроме этого назначением приспособления становится индикация технических показателей давления на входе и управление внешними целями. Контроль над действием электрических цепей производится посредством 2-х полностью независимых по взаимоотношениям друг от друга каналов связи.

Также датчик ДДУ-М уполномочен изготовителем на проведение сложных математических расчетов. Если измерительный агрегат применяется в устройствах учета, то он выполняет опцию, когда из квадратный корень необходимо извлечь из входной величины.

Устройство и работа

Аппарат для контроля давления имеет форму металлического моноблока, он отличается современной элементной конструкцией. На передней панели агрегата можно найти цифровой индикатор. Такой прибор является более простым и удобным заменителем следующих приспособлений:

  • ДНТ;
  • ДН;
  • ДТ;
  • преобразовательные агрегаты типа МЭД;
  • устройства «Сапфир», выполняющие преобразовательные функции;
  • другие подобные датчики.

Для повышения качества измерений и снижения времени, затраченного на расчеты, производители внедрили в аппарат современный микроконтроллер. Таким образом, датчик стал демонстрировать высокую точность. Универсальное приспособление для измерения давления переключается на 1-3 поддиапазонов. Число устанавливаемых поддиапазонов зависит от характеристик входного давления.

Наименование показателя

Определение или значение

Тип давления

дифференциальное или избыточное

Исходный диапазон чувствительности, кПа

0-2,5

Предельный предел чувствительности, кПа

0-600

Число исполнений

5

Число поддиапазонов, которые можно переключать

3

Предел погрешности при функционировании датчика, %

до



+/-1

Погрешность при установлении температурного режима, измеряется на каждые 10°С, %

до





+/-0,5

Границы погрешности при активации цепей, %

до



+/-1

Возвратное срабатывание цепи контроля имеет свою зону, %

до



+/-1

Число разрядов

3

Габаритные характеристики, мм

160*160*50

Масса, кг

1,5

Параметры резьбового штуцера

М20*1,5
