Датчик перепада давления-прессостат реле S6021
Описание
Датчик перепада давления-прессостат реле S6021 предназначен для контроля разности давлений в воздухе, газообразных, неагрессивных средах в воздушных каналах, в устройствах подвода и отвода воздуха.
Рекомендации
При наладке реле перепада давления рекомендуется устанавливать значение:
- для фильтров: G3÷F5 ΔР=150-200 Па; F6÷F8 ΔР=450-500 Па;
- для вентиляторов: ΔР=50-70 Па.
Характеристики
| Параметры | Значения |
| Температурный диапазон | от -15 °С до +60 °С |
| Максимальная нагрузка | 2 А |
| Температура работы | −40...+85°С |
| Температура хранения | -45…+90°С |
| Влажность среды | 0-95% RH (без конденсата) |
| Группа исполнения по температуре и влажности окружающей среды | С4 |
| Группа исполнения по устойчивости к воздействию синусоидальных вибраций | N3 |
| Степень защиты | IP65 |
| Коммутационная способность реле | 5А (2,5A), 250 В |
| Материал диафрагмы | Силикон |
| Кабельное присоединение | PG-11 |
| Присоединение воздуховодов | 2 трубки ∅ 6 мм |
| Размеры (В×Ш×Г) | 101×86×57,5 мм |
| Вес | 200 г |
Схемы

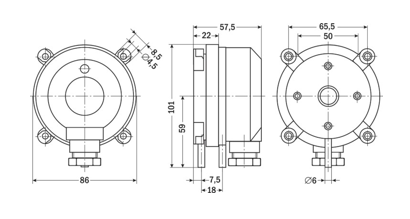

Рис.1 Схема габаритных размеров реле S6021

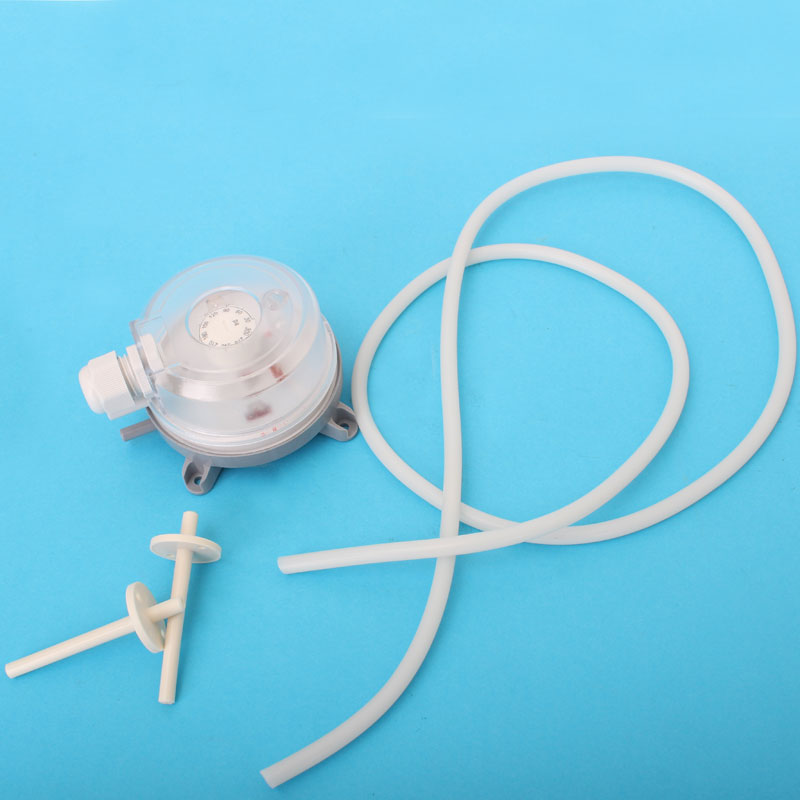

Комплектация
|
Наименование |
Количество |
|
1. Прибор |
1 шт. |
|
2. Установочный винт |
4 шт. |
|
3. Гибкая трубка (силикон) длиной 1,2м |
1 шт. |
|
4. Пластиковые соединители для воздуховодов |
2 шт. |
|
5. Руководство по эксплуатации |
1 шт |
Модификации
Существуют 2 вида реле:
- S6021-B: 30 Pa – 300 Pa,
- S6021-C: 50 Pa – 500 Pa.
