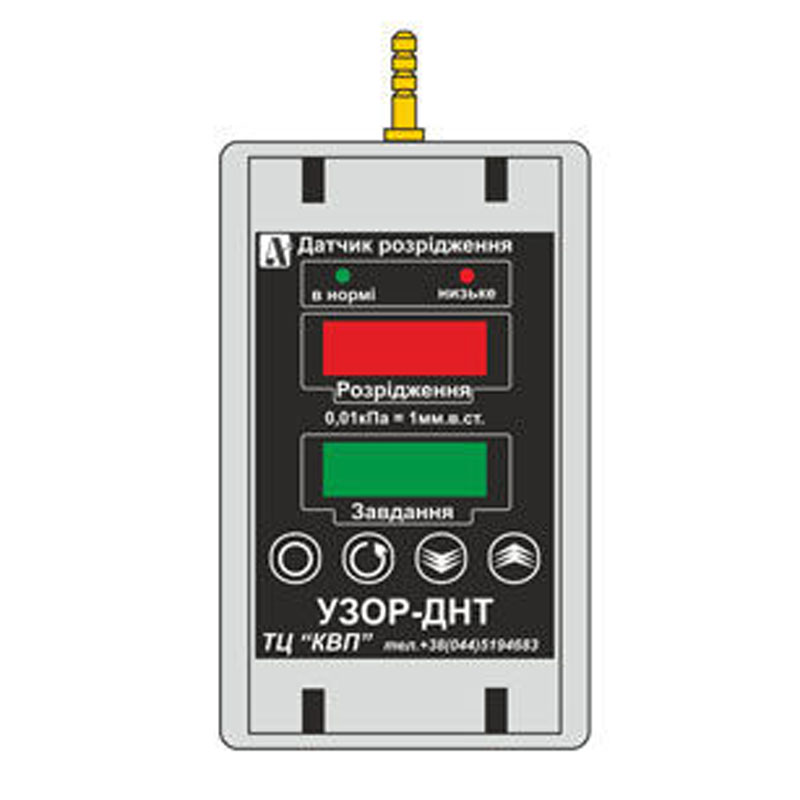

Датчик Узор-ДНТ

No votes yet
Категория:
Документация:

Датчик давления-перепада тяги Узор-ДНТ представляет собой сигнализатор тяги, применяемый для комплектации систем управления и регулирования течения технологических процессов, реализуемых на предприятиях разных отраслей. Диапазон давления тяги, которое контролируется прибором, находится в пределах значений от -999,0 Па до 999,0 Па (-99,9 мм.рт.ст…99,9 мм.рт.).

Функциональное назначение датчика Узор-ДНТ

В процессе работы сигнализатора обеспечивается:

  • непрерывное преобразование величины контролируемого напора и разрежения в унифицированный сигнал тока;
  • сигнализирование о том, что контролируемый параметр давления отклоняется от установленного значения;
  • непрерывная индикация на цифровом дисплее текущих значений контролируемых параметров и величины используемой уставки;
  • передача контролируемых параметров по цифровым каналам, используя интерфейс RS-485.

Особенности конструкции и использования датчика Узор-ДНТ

Конструктивно сигнализаторы выполнены в виде компактных приборов с защитным пластиковым корпусом, которым предусмотрен навесной или щитовой монтаж устройства. Для подключения прибора используется электрический разъем, распложенный на боковой панели корпуса. Нумерация его контактов начинается от верхней клеммы.

Внутри корпуса датчика Узор-ДНТ расположены две функциональные платы и рабочие элементы сигнализатора. Настройка работы и сигнализация обеспечиваются за счет кнопок передней панели, цифровых индикаторов и светодиодных ламп.

Вывод величины контролируемого давления осуществляется на встроенный цифровой дисплей передней панели корпуса. Давление может выводиться в размерности "Па" либо "мм.рт.ст.", для переключения между измерительными шкалами используется специальный джампер.

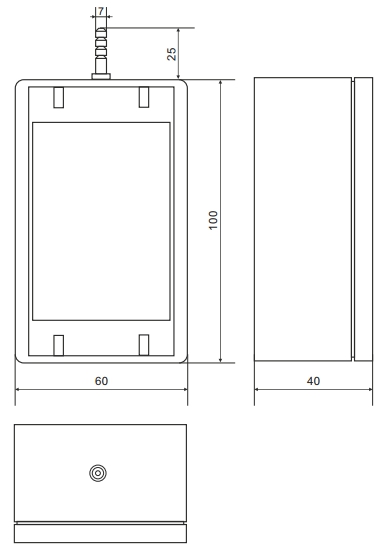

Рис.1 - Габаритные размеры датчика давления-перепада тяги Узор-ДНТ

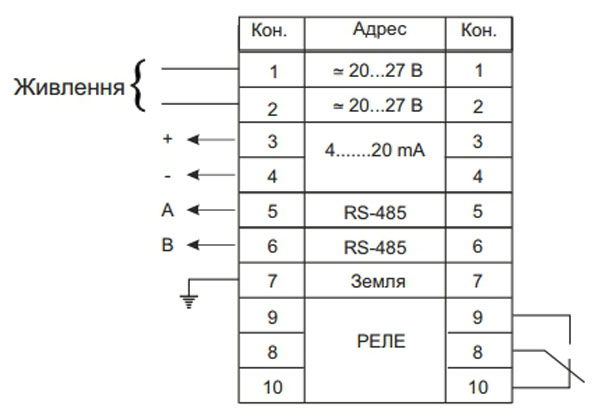

Рис.2 - Схема подключения датчика давления-перепада тяги Узор-ДНТ

Число каналов для измерений и индикации:

1 / 1

Величина диапазона контролируемой тяги:

-103…0…103 Па (величина дискретности 1 Па)

Дрейфование нулевого положения датчика:

не больше 0,1%

Предельное значение статического напряжения:

20 кПа

Параметры коммутационной способности для переключающих контактов:

0,25 кВ / 4 А

Интервал нормируемого выходного токового сигнала:

=4..20/0..20 мА

Показатель нелинейности выходных сигналов:

не больше 0,1 мА

Величина питающего напряжения и потребляемая мощность:

27 В / 5 Вт

Значение габаритных размеров:

4х10х6 см

Вес устройства:

150 г
