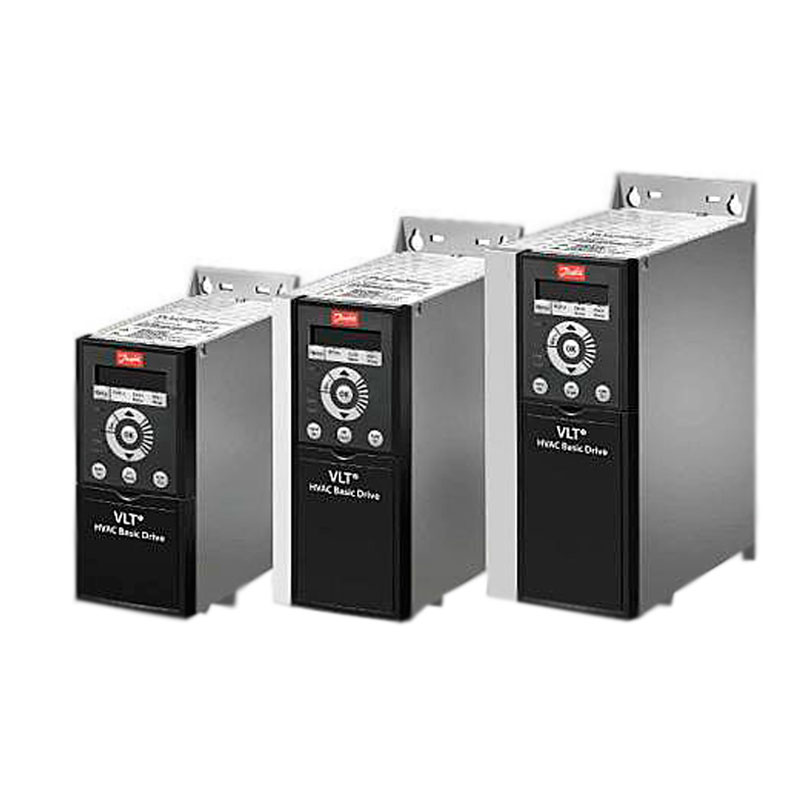

Частотный преобразователь FC 101
Описание
Частотный преобразователь FC 101 предназначен для управления протоколами систем отопления, вентиляции и кондиционирования воздуха для интеграции в систему управления зданием.
Особенности
- встроенный ПИ-регулятор и контроллер,
- встроенные функции управления вентиляторами и насосами,
- автоматическая оптимизация энергопотребления,
- автоматическая адаптация к двигателю,
- 2 аналоговых входа 0 - 10 В по напряжению или 04 - 20 мА по току (масштабируемый);
- 2 аналоговых входа 04-20 мА по току (масштабируемый);
- панель управления для IP20 - опция.
| Питание от сети (L1, L2, L3) | |
| Напряжение питания |
200-240 В ±10% |
| Частота питающей сети | 50/60 Гц |
| Коэффициент реактивной мощности (cosφ) | > 0,98 |
| Коммутация на входе L1, L2, L3 | 1–2 раза/мин |
| Выходные данные (U, V, W) | |
| Выходное напряжение | 0–100 % напряжения питания |
| Выходная частота | 0-200 Гц |
| Число переключений на выходе | Не ограничено |
| Время разгона/торможения | 1–3600 с |
| Цифровые входы | |
| Программируемые цифровые входы | 4 |
| Логика | PNP или NPN |
| Уровень напряжения | 0–24 В постоянного тока |
| Аналоговые входы | |
| Аналоговые входы | 2 |
| Режимы | Напряжение или ток |
| Уровень напряжения | от 0 до +10 В |
| Уровень тока | От 0/4 до 20 мА (масштабируемый) |
| Аналоговые выходы | |
| Программируемые аналоговые выходы | 2 |
| Диапазон тока на аналоговом выходе | 0/4–20 мА |
| Дискретные выходы | |
| Программируемые дискретные выходы | 2 |
| Уровень напряжения | 17 В |
| Максимальный ток | 20 мА |
| Программируемые выходы реле | 2 |
| Макс. длина моторного кабеля (экранированный/неэкранированный) | 50 м |
