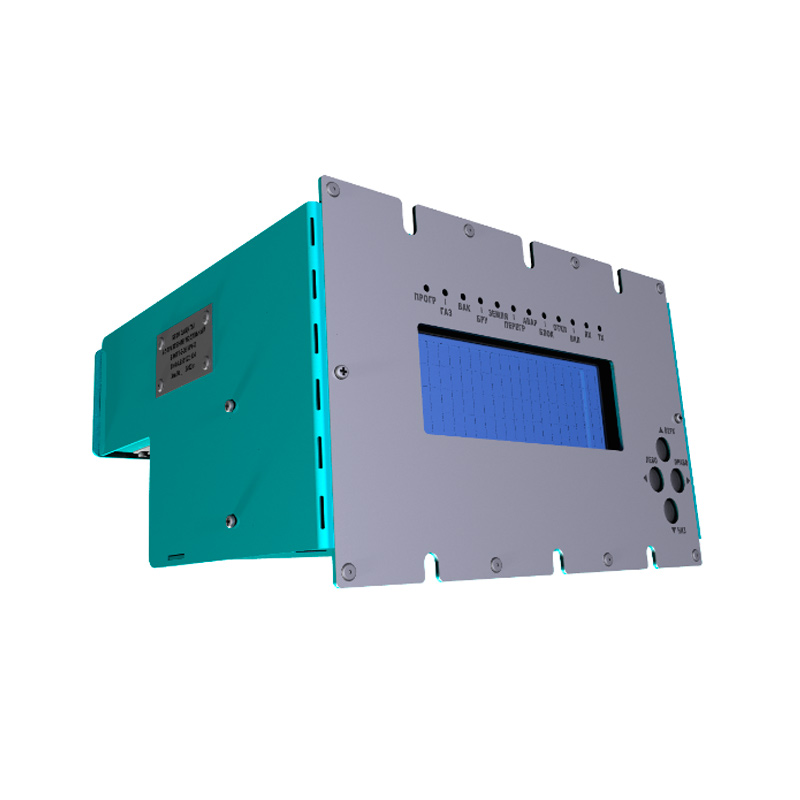

Блок защиты и управления модульный БЗУМТ-2-08

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Блок защиты и управления модульный БЗУМТ-2-08 предназначен для выполнения функций релейной защиты автоматики, управления и сигнализации в комплектных распределительных устройствах (КРУ) на напряжение 6 кВ, в том числе в рудничном нормальном (РН) и взрывозащищенном (РВ) исполнениях.

Функциональность

Функции управления:

поддержка работы с пультом дистанционного управления и обеспечением защиты от потери управляемости при обрыве и коротком замыкании цепей дистанционного управления
телеуправление с отображением на экране должности или фамилии лица, инициировавшего команду телеуправления.

Функции защиты:

БРУ с аварийной и предупредительной ступенями;
блокировка при пробое вакуумной камеры;
3-х ступенчатая МТЗ с независимой настройкой каждой ступени (режим МТЗ: ОТКЛ, ОТСЕЧКА, МЭК А, МЭК В, МЭК С);
блокировка или отключение при недопустимом повышении или понижении напряжения питания;
защита двигателя от опрокидывания и затянувшегося пуска;
косвенная тепловая защита;
возможность подключения исполнительных элементов внешних защит, например, газовой защиты.

Функции автоматики блока БЗУМТ-2-08:

АПВ;
автоматическое отключение или задержка включения по команде таймера;
технический учет потребленной электроэнергии.

Функции мониторинга:

интерфейс мониторинга RS-485;
протоколы связи: MODBUS RTU, MODBUS ASCII, Potok BZU;
скорость связи 300…115200 бод;
местное и дистанционное изменение скорости;
доступ к оперативным данным и настройкам блока.

Функции облегчения технического обслуживания:

двухуровневый «черный ящик»;
1 уровень: журнал событий с хранением данных во встроенной памяти;
2 уровень: архивация данных на съемную карту памяти;
диагностика функциональных узлов блока и линии связи;
обновление программного обеспечения удаленно по интерфейсу мониторинга или на месте с карты памяти;
возможность сохранения и чтения настроек блока с карты памяти.

Характеристики

Параметр	Значение
Номинальное напряжение питания	100 В
Допустимое отклонение напряжения питания	±20%
Потребляемая мощность по входу питания, не более	25 Вт
Номинальный ток вставки плавкой по входу питания	0,315 А
Количество дискретных входов	13
Количество аналоговых входов	8
Количество дискретных выходов	6
Количество каналов контроля изоляции и пробоя вакуумных камер	1
Количество каналов дистанционного контроля и управления	2
Параметры полевого интерфейса RS-485
– тип интерфейса связи	двухпроводной RS-485 (изолированный, искробезопасный, полудуплексный)
– поддерживаемые скорости передачи данных	300…115200 бод
– ожидаемая максимальная дальность передачи информации	до 10 км¹
Рекомендуемые параметры линии связи:
– сопротивление жил кабеля, не более	65 Ом/км
– емкость пары жил кабеля, не более	100 нФ/км
– конструкция кабеля	витая пара
– сопротивление изоляции, не менее	1 МОм/км
– согласующее сопротивление на концах линии связи (ном.)	120 Ом
Уровень искробезопасности выводов интерфейса связи	Иа
Средства обеспечения искрозащиты	Модуль МИ485(И) ПИФА.468119.001
Условия обеспечения искробезопасности полевой шины:
– максимальное количество модулей МИ485(И), которые допустимо подключить к общему гальванически-связанному участку линии связи по условию обеспечения искробезопасности	30
– максимальная длина кабеля между соседними модулями МИ485(И) при подключении к участку линии связи N модулей	60/N, км
– максимальное сечение жил кабеля	2,5 мм²
Габаритные размеры, мм	230 × 200 × 150
Масса, кг	3,5
Прим.:1) при обеспечении рекомендуемых параметров линии связи на скорости 300…1200 бод.
