Описание
Блок МТМ102 предназначен для предохранения входных устройств измерительных приборов от статического электричества, наводимого импульсными помехами, на линии связи этих приборов с датчиками.
Рекомендован для включения в разрыв линий связи между преобразователем взаимоиндуктивности (МТМ 403К) и датчиком.

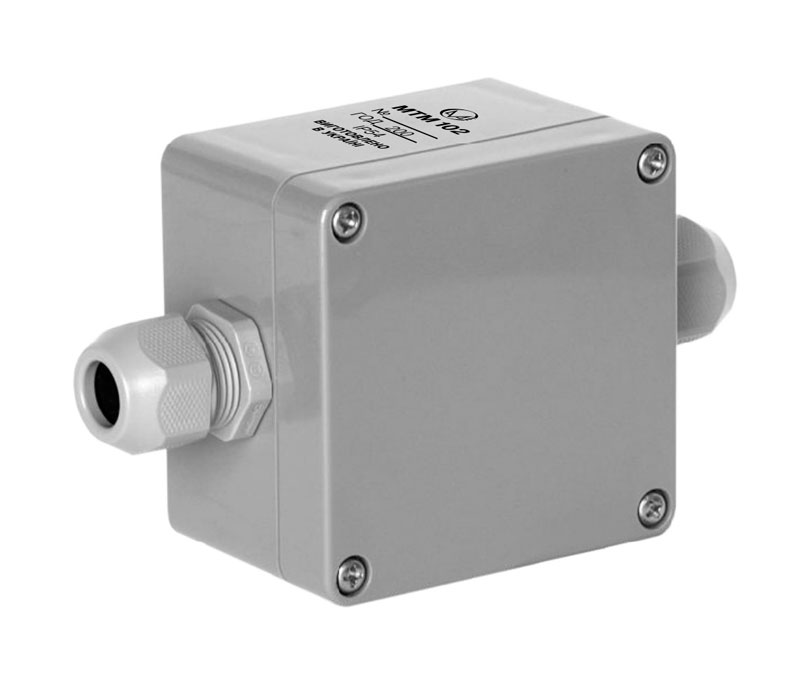

Блок МТМ102 выполнен в литов пластмассовом корпусе и имеет два кабельных ввода с сальниками.
Характеристики
|
Количество защищаемых линий |
4 |
|
Напряжение срабатывания защиты |
7 В |
|
Импульсный ток защиты |
10 А (8,3 мс) |
|
Степень защиты корпуса |
IP54 |
|
Диапазон рабочих температур |
-30...+60°C |

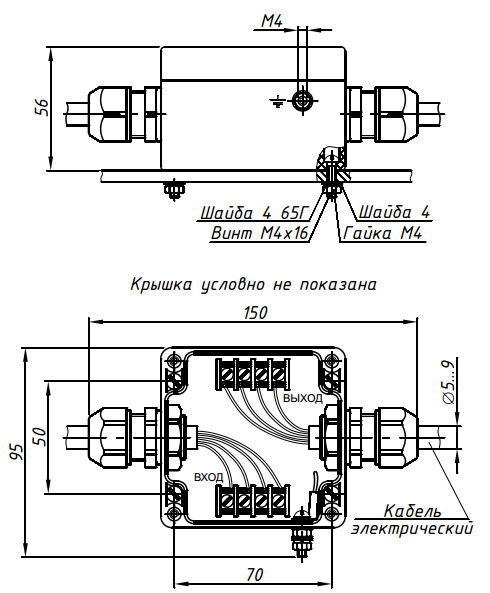

рис. 1 - Монтажный чертеж
