Блок защиты и розжига БЗР

Average: 6 (1 vote)

Блок защиты и розжига горелки тип БЗР (в дальнейшем – «блок») предназначен для автоматической защиты, контроля, сигнализации и управления работой горелки тепловой мощностью от 0,25 до 3,5 МВт, работающей на природном газе по ГОСТ 5542-78 в составе различных тепловых агрегатов.

При заказе блока необходимо предварительно ознакомиться с изложенными в данном руководстве по эксплуатации функциональными характеристиками блока, и в случае, когда функциональные характеристики блока не будут удовлетворять конкретным требованиям, необходимо заполнить опросный лист (см. Приложение В), и выслать опросный лист предприятию – изготовителю.

Функциональные возможности

Блок осуществляет:

  • автоматический розжиг горелки при нажатии кнопки управления пуск или замыкании внешнего контакта дистанционный пуск, с предварительно запрограммированными интервалами времени. последовательность работы блока при автоматическом розжиге горелки и значения интервалов времени приведены на циклограмме (см. приложение б).
  • автоматический штатный останов горелки при нажатии кнопки управления стоп или замыкании внешнего контакта дистанционный стоп, при этом повторный розжиг горелки возможен только после завершения штатного останова.
  • автоматическую вентиляцию теплового агрегата воздухом перед началом розжига горелки, а также при штатном и аварийном останове горелки, если была осуществлена подача газа в горелку.
  • временные задержки на срабатывание аварийной защиты. значения временных задержек на срабатывание аварийной защиты запрограммированы предварительно, и могут составлять от 0,5 с до 60,0 с.
  • вывод на удаленное устройство сигнализации дискретного сигнала об аварийном останове горелки - дистанционный сигнал авария - 2.
  • проверку герметичности блока газовых клапанов.
  • проверку собственной работоспособности в режиме самотестирования.
  • проверку работоспособности световой и звуковой сигнализации без останова горелки.
  • отключение (снятие) предупредительной звуковой и световой сигнализации.
  • отключение (снятие) аварийной звуковой сигнализации после ее срабатывания и отключение (снятие) аварийной световой сигнализации после устранения первопричины срабатывания аварийной защиты.

Устройство и принцип работы

Блок изготавливается в прямоугольном сварном металлическом корпусе.

Блок состоит из следующих основных частей:

  • корпус;
  • передняя панель;
  • задняя панель;
  • плата управления;
  • плата выходных реле с источником питания.

На передней панели корпуса расположены органы управления, индикации и сигнализации.

На задней панели корпуса расположены разъемы для подключения питания блока, входных и выходных цепей, винт для подключения защитного заземления.

Внутри корпуса расположены плата управления, плата выходных реле с источником питания. Соединения между платами осуществляются гибкими жгутами проводов.

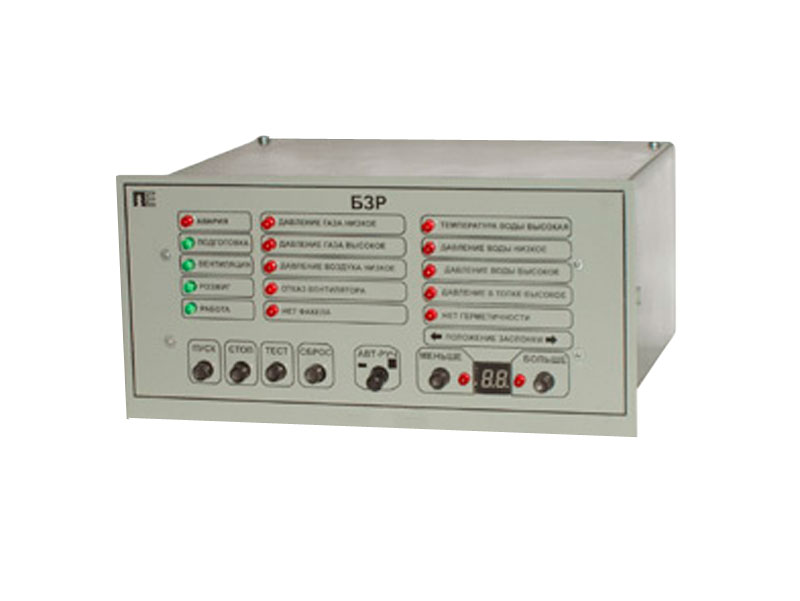

На передней панели блока расположены следующие органы управления, индикации и сигнализации:

  • цифровой индикатор положение заслонки, предназначен для индикации на двухразрядном цифровом индикаторе значения положения газовой заслонки в процентах ее полного хода. При неисправности газовой заслонки - аварийная ситуация газовая заслонка не закрыта, индикация значения положения газовой заслонки на цифровой индикатор выводится пульсирующим свечением.
  • кнопка управления пуск, предназначена для включения программы автоматического розжига горелки.
  • кнопка управления стоп, предназначена:
    • для штатного останова работы горелки;
    • для останова программы автоматического розжига горелки;
    • для снятия аварийной световой сигнализации после устранения первопричины срабатывания аварийной защиты и/или установки блока в режим ИСХОДНОЕ СОСТОЯНИЕ.
  • кнопка управления тест, предназначена для проверки звуковой и световой сигнализации без останова горелки.
  • кнопка управления сброс, предназначена:
    • для отключения аварийной и предупредительной звуковой сигнализации;
    • для снятия предупредительной световой сигнализации.
  • переключатель управления авт – руч (автоматическое - ручное), предназначен для переключения режимов управления тепловой мощностью горелки, с автоматического режима на ручной и обратно.
  • кнопки управления больше и меньше, предназначены при ручном режиме управления тепловой мощностью горелки для дистанционного перемещения газовой заслонки.
  • световой индикатор красного цвета авария - загорается пульсирующим свечением при срабатывании предупредительной сигнализации. При срабатывании аварийной защиты загорается постоянным свечением.
  • световой индикатор зелёного цвета подготовка - загорается постоянным свечением при включении соответствующего режима работы блока.
  • световой индикатор зелёного цвета розжиг - загорается постоянным свечением при включении соответствующего режима работы блока.
  • световой индикатор зелёного цвета работа - загорается постоянным свечением при включении соответствующего режима работы блока.
  • световой индикатор зелёного цвета вентиляция - загорается постоянным свечением при включении режима предварительная вентиляция. При штатном и аварийном останове горелки, световой индикатор вентиляция загорается пульсирующим свечением.
  • световые индикаторы красного цвета больше и меньше - загораются при формировании управляющего сигнала на соответствующем выходе при перемещении газовой заслонки в положения открыто или закрыто.
  • десять световых индикаторов красного цвета индицируют состояние контролируемых параметров работы горелки и теплового агрегата. Загораются пульсирующим свечением при срабатывании предупредительной сигнализации. При срабатывании аварийной защиты загораются постоянным свечением.
Технические характеристики

Электропитание блока

от однофазной сети переменного тока напряжением (220 ±22)В и частотой (50 ±1)Гц

Потребляемая мощность при номинальном питающем напряжении, В.А, не более

10

Габаритные размеры блока, мм, не более

115 х 240 х 240

Масса блока, кг, не более

3

Количество световых индикаторов (светодиодов) для световой сигнализации, шт

18
