Описание
Блок управления БУ-3ПА предназначен для сбора информации, поступающей от локомотивных датчиков, системы АЛС, системы контроля бодрствования машиниста, модуля навигации МНГ1, системы учета топлива, вычисления пройденного пути, скорости и ускорения движения, индикации полученных результатов, регистрации полученных результатов в модуле памяти малогабаритном энергонезависимом МПМЭ-128 (МПМЭ-1.0) или на ленте блока БР-2М/1 (при наличии).
Основные особенности
Блок БУ-3ПА устанавливается в кабине локомотива.

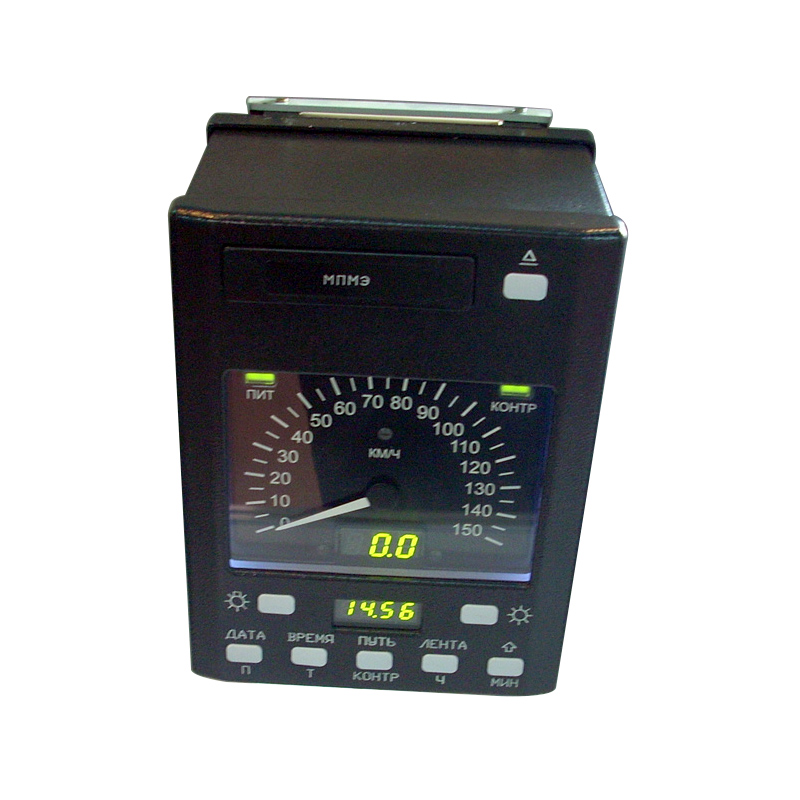

С помощью клавиатуры в блок управления вводятся текущее время и данные о поездной бригаде, осуществляется вызов той или иной информации на дополнительный индикатор. На лицевой панели БУ-3ПА расположены:
- стрелочный индикатор скорости обеспечивает индикацию скорости движения от 0 до установленных шкал 50, 75, 100, 150 км/ч;
- индикатор скорости цифровой обеспечивает индикацию скорости от 0 до 150 км/ч;
- индикатор дополнительный;
- кнопки П, Т, КОНТР, Ч, МИН, позволяющие задавать режим работы блока, текущее время, ускорение, вызов на дополнительный индикатор кодов неисправностей, возникших в процессе работы; кнопки для регулировки яркости подсветки шкалы аналогового индикатора и регулировки яркости свечения цифровых индикаторов;
- индикатор ПИТ сигнализирующий о наличии питания блока управления;
- индикатор КОНТР сигнализирует о наличии неисправности в БУ-3П.
Характеристики
|
Характеристика |
Значение |
|
Диапазон измеряемых скоростей, км/ч |
1-150 |
|
Диапазон измеряемых давлений, кПа |
59-980 49-980 |
|
Количество входных двоичных сигналов |
8 |
|
Количество выходных двоичных сигналов |
5 |
|
Выполнение функции приборов Л-159, Л-168, блока электроники КОН |
нет |
|
Напряжение питания, В |
18-72 или 35-160 |
|
Потребляемая мощность, ВА |
не более 40 |
|
Рабочая температура, °С |
от -40 до +50 |
|
Габаритные размеры, мм |
156х206х121 |
|
Масса, кг |
не более 3,2 |
Модификации
| Обозначение | Условное наименование (шифр) |
Диапазон измерения скорости, км/ч
|
Диапазон входного напряжения, В |
Условное обозначение МПМЭ |
| ЦАКТ.468332.012 | БУ-3ПА | от 0 до 50 | 18-72 | МПМЭ-128 |
| -01 | БУ-3ПА/1 | от 0 до 75 | 18-72 | МПМЭ-128 |
| -02 | БУ-3ПА/2 | от 0 до 100 | 18-72 | МПМЭ-128 |
| -03 | БУ-3ПА/3 | от 0 до 150 | 18-72 | МПМЭ-128 |
| -04 | БУ-3ПА/4 | от 0 до 50 | 35-160 | МПМЭ-128 |
| -05 | БУ-3ПА/5 | от 0 до 75 | 35-160 | МПМЭ-128 |
| -06 | БУ-3ПА/6 | от 0 до 100 | 35-160 | МПМЭ-128 |
| -07 | БУ-3ПА/7 | от 0 до 150 | 35-160 | МПМЭ-128 |
| -08 | БУ-3ПА/8 | от 0 до 50 | 18-72 | МПМЭ-1.0 |
| -09 | БУ-3ПА/9 | от 0 до 75 | 18-72 | МПМЭ-1.0 |
| -10 | БУ-3ПА/10 | от 0 до 100 | 18-72 | МПМЭ-1.0 |
| -11 | БУ-3ПА/11 | от 0 до 150 | 18-72 | МПМЭ-1.0 |
| -12 | БУ-3ПА/12 | от 0 до 50 | 35-160 | МПМЭ-1.0 |
| -13 | БУ-3ПА/13 | от 0 до 75 | 35-160 | МПМЭ-1.0 |
| -14 | БУ-3ПА/14 | от 0 до 100 | 35-160 | МПМЭ-1.0 |
| -15 | БУ-3ПА/15 | от 0 до 150 | 35-160 | МПМЭ-1.0 |
