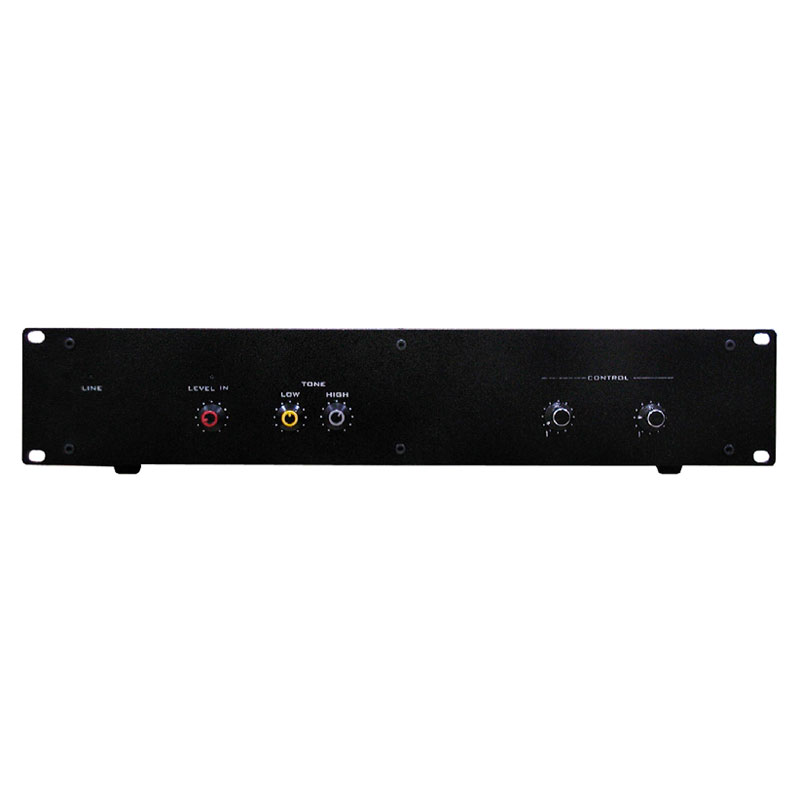

Блок согласования сигналов ЦУС
Описание
Блок согласования сигналов ЦУС предназначен для:
- согласование связи между комплектом аппаратуры и ЦУС по входным и выходным сигналам, а также по сигналам управления режимом работы 1 или 2,
- регулировки уровня входного сигнала,
- лимитирования входного сигнала,
- коррекции АЧХ входного сигнала.
| Параметры | Значение |
| Диапазон входных сигналов с ЦУС, В | 0,2 - 5 |
| Выходное напряжение, В | 3,0 |
| Входное напряжение на разъеме с БКК01/18, В | 30 |
| Напряжение питания, В | 36 |
| Габаритные размеры, мм | 483х88х380 |
| Масса, кг, не более | 7,0 |
