Блок релейный адресный БРА-А

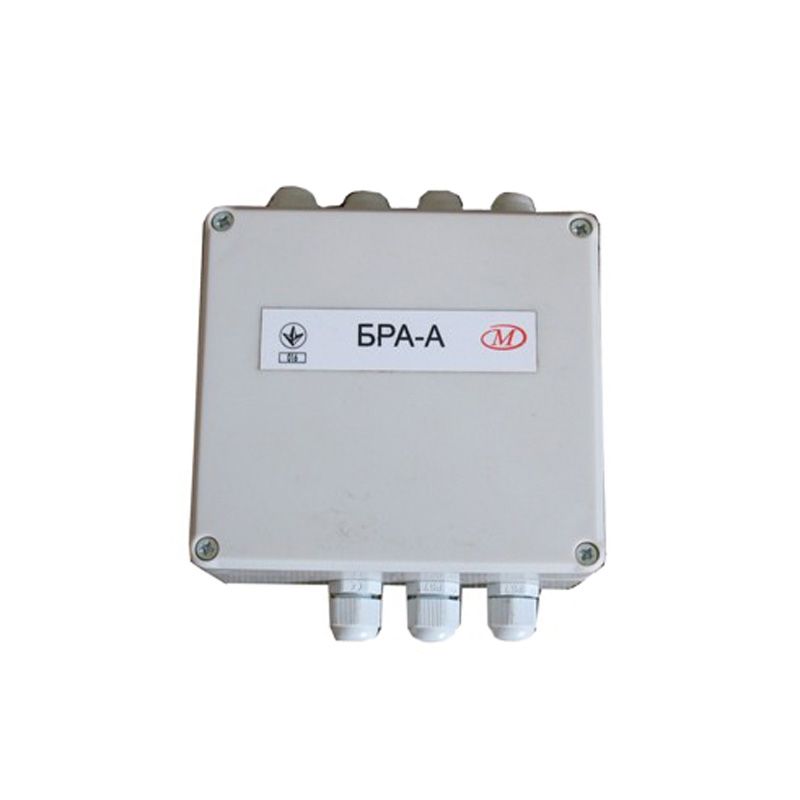

Блок релейный адресный БРА-А, чертеж ФРДИ.426469.014, мы видим электротехническим коммутационным изделием, функционирующим под управлением командного прибора.

Назначение блока БРА-А

Функционал БРА-А заключается в беспрерывной работе защиты от пожара, входя в товар «система Фотон-А».

Корпус блока выполнен из пластикового материала. Внутри корпуса размещена печатная рабочая плата, при чем на ее поверхности наклеены радиоэлектронные, функциональные компоненты и клеммные колодки, используемые для подсоединения к внешним электроцепям. Соединительные провода проходят внутрь корпуса через кабельные вводы, имеющиеся на его верхней и нижней панелях.

В функциональном режиме блок БРА-А является микропроцессорным узлом, управляемым программным алгоритмом. Структурными элементами блока являются:

  • ИСТ-5 – преобразователь-стабилизатор напряжения импульсного типа, выполняющий функции источника электропитания и гальванической развязки,
  • микроконтроллер с памятью, содержащей программное обеспечение, реализующий связь с управляющим прибором и исполнение команд, поступающих с него,
  • интерфейсный порт стандарта RS485, состоящий из основной и дублирующей линий,
  • 10 индикаторов, визуализирующих состояние устройств блока,
  • клеммные колодки для электрического соединения блока с системой.

ИСТ-5 выполняет снижение входного постоянного напряжения 24В до 5В. Стабилизация выходного напряжения реализована с помощью схемы ШИМ, рабочие параметры которой регулируются специализированным микропроцессором.

Микроконтроллер производит анализ поступающей информации, в соответствии с которой активирует требуемые реле и формирует ответный сигнал, содержащий данные о состоянии блока. Также микроконтроллером выполняются процедуры протокола информационного обмена.

Индикаторы Н1÷Н8 отображают состояние реле марок К1÷К8 (свечение индикатора соответствует активации реле). Индикатор Н9 сигнализирует об обмене информацией блока с управляющим прибором. Индикатор Н10 сигнализирует о наличии выходного напряжения 5В.

Товарное значение

Блок релейный адресный БРА-А

Диапазон работы, предназначение по температуре

-10…+55 °C

Не привередливая амплитуда функции ускорения создаваемых вибраций, уровнем частоты (10÷150)Гц на квадратный сантиметр

10 метров

Число управляемых нормально разомкнутых реле

8 реле

Верхний предел коммутируемой силы тока

500 мА (при напряжении <30В)

Требуемое число адресов в адресном пространстве

Один адрес

Напряжение для требуемой нормальной работы

Напряжение 20…30 Вольт

Мощность потребления электроэнергии

300 мВт (дежурный режим)

1,2 Вт (при активации всех реле)

Функционал по отказу

Рабочие часы 10 000

Размеры блока

58х165х125 мм

Масса БРА-А

0,99 кг
