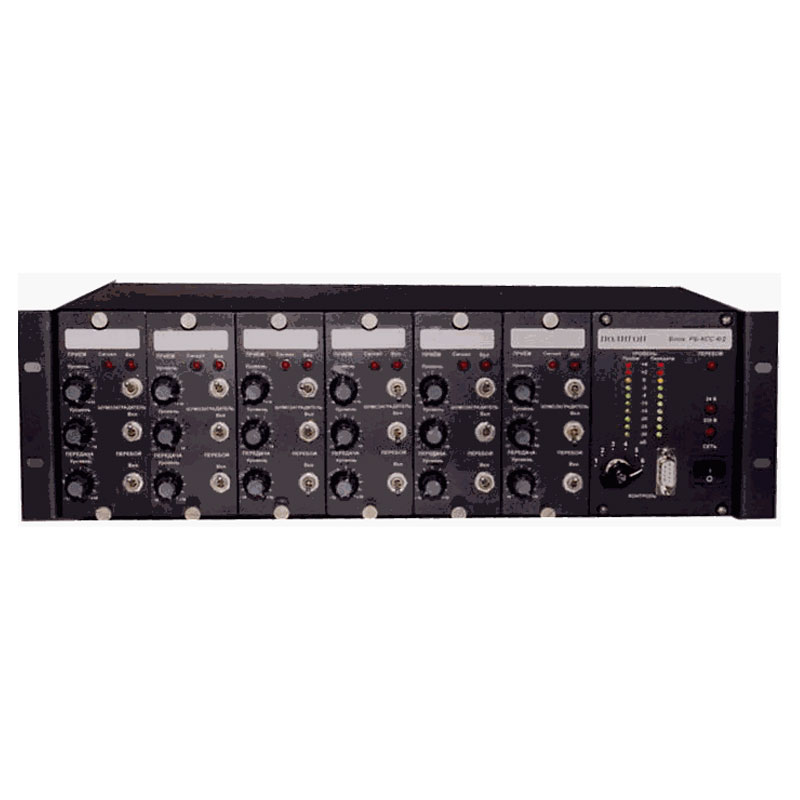

Блок распределения РБ-КСС-6/2

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок распределения РБ-КСС-6/2 предназначен для использования в узлах связи в качестве распределителя на 6 направлений при организации селекторных совещаний.

Функциональные возможности

Блок распределения обеспечивает:

  • прием и индикацию входных сигналов по каждому каналу;
  • передачу сигналов на выходы всех каналов кроме своего;
  • регулировку уровня сигнала в каждом канале по приёму и по передаче;
  • закрытие каждого канала (шумозаградитель) при уровне сигнала –10дБ…- 25 дБ с возможностью
  • регулировки порога и возможностью отключения;
  • возможность отключения приема по любому каналу (с индикацией режима) включение (выбор) приоритета любого канала для обеспечения возможности автоматического
  • “перебоя” всех других сигналом с выбранного направления;
  • отключение приема по любому каналу;
  • индикацию уровня сигнала приёма и передачи по каждому каналу (выбирается переключателем);
  • подключение индивидуального пульта оператора с микрофоном и встроенным громкоговорителем.

Конструктивное исполнение

Блок распределения РБ-КСС-6/2 состоит из 6 идентичных каналов связи и 3 каналов расширения. Каждый канал предназначен для работы с одной 4-х проводной линией. Для наращивания числа каналов путем подключения дополнительных блоков предназначены: канал “Вход” и канал “Выход”. При необходимости эти каналы могут быть использованы как дополнительные четырёхпроводные каналы связи. Аппаратура студии и дополнительные блоки распределения подключаются к каналам также 4-х проводной линией.

Технические характеристики
Параметры Значение
Количество 4-х проводных каналов 6
Количество дополнительных 4-х проводных каналов для расширения системы 3
Питание
  • от сети переменного тока
  • от источника постоянного тока напряжением
220 В 50Гц
-24 В +10%
Потребляемая мощность, не более  15 Вт
Уровни входных/выходных сигналов  -13/+4дБ
Возможность изменять уровень входного/выходного сигнала плавно + 10 дБ
Переходное затухание канала вход/ свой выход, дБ, не менее  -50дБ
Уровень собственных помех и шумов при закрытых направлениях приема, не хуже -55 дБ
Возможность наращивания числа каналов  есть
Возможность установки приоритета (перебой) в каждом канале  есть
Индикация наличия входного сигнала в каждом канале  есть
Индикатор входного/выходного уровня, подключаемый к каждому каналу есть
Возможность отключения приема по любому каналу (с индикацией режима) есть
Шумозаградитель в каждом канале с регулируемым уровнем срабатывания - 10...- 25 дБ
Габаритные размеры, мм, не более 482х132х230
Вес, кг, не более  7
