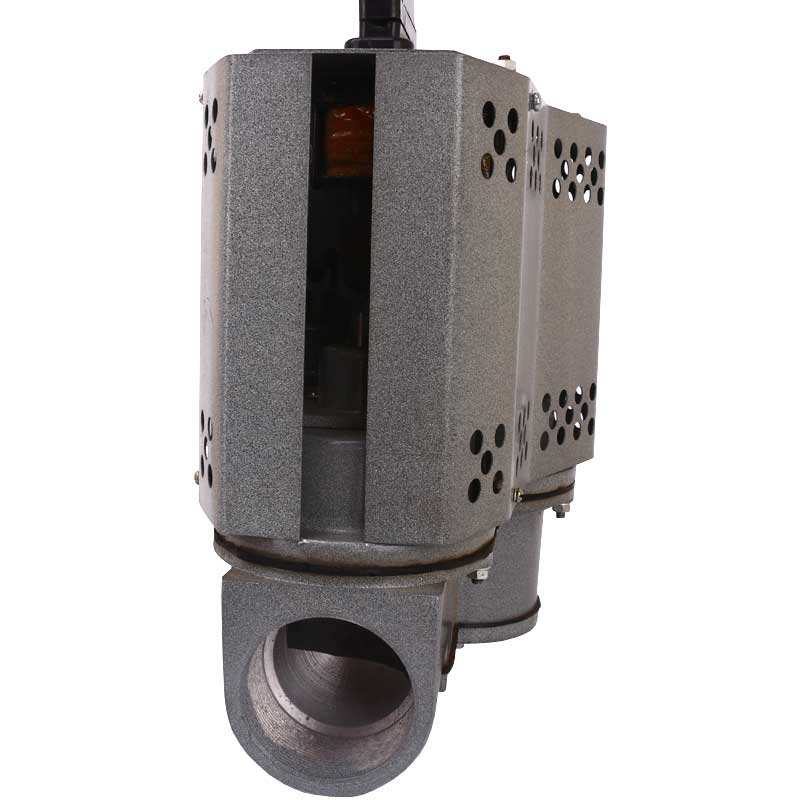

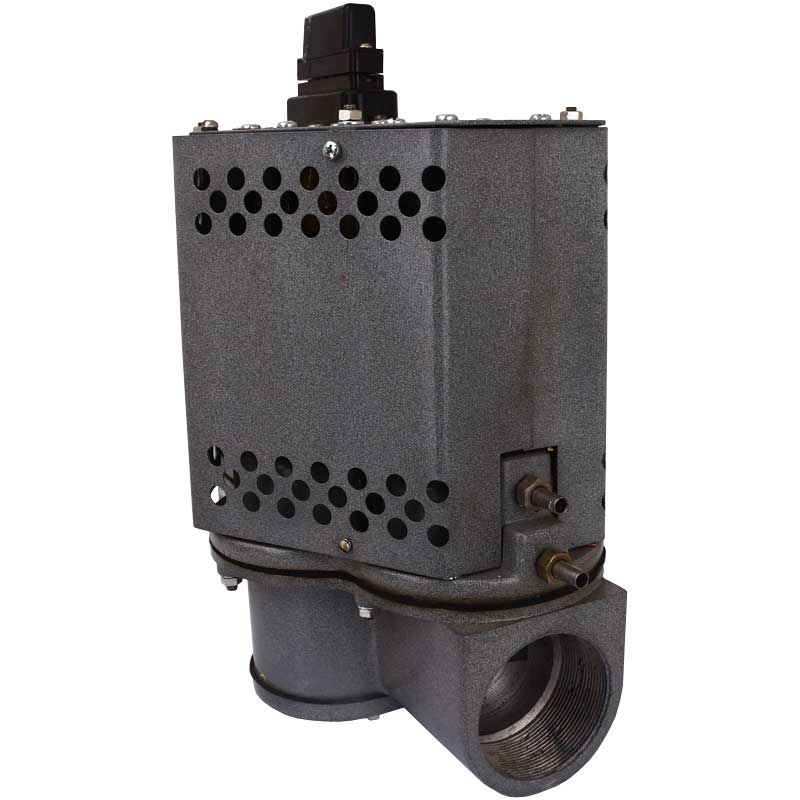

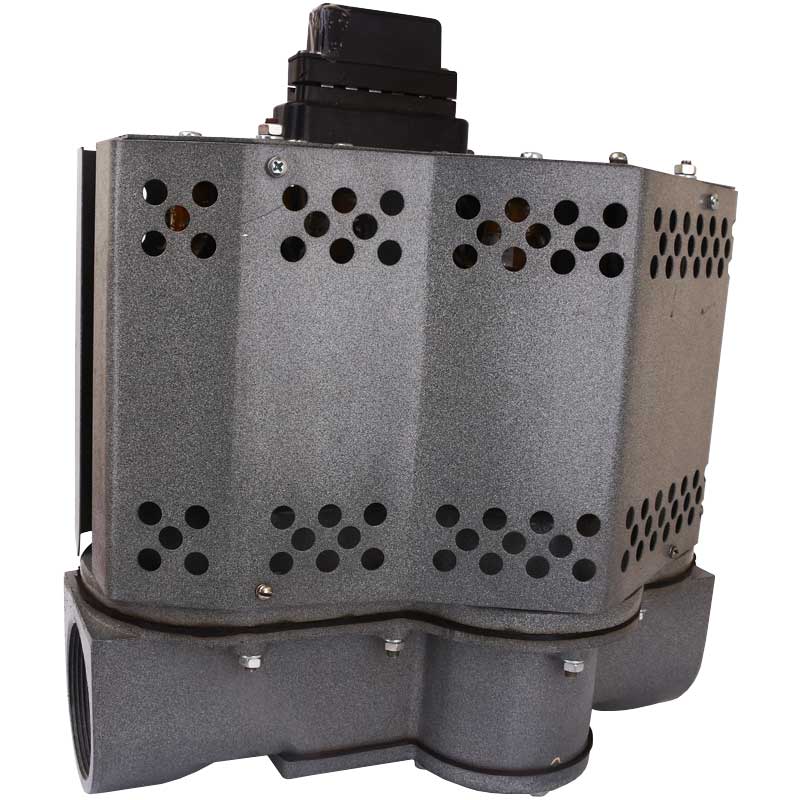

Описание

Блок питания газовый БПГ-5 предназначен для промышленной котельной автоматики в качестве запорно-регулирующего органа, управляющего подачей природного газа к горелочному устройству котлов теплопроизводительностью от 1 до 2 МВт.

Конструкция

Блок питания газовый состоит из корпуса, нижней крышки, верхней крышки, плиты электромагнитов, электромагнитов, штекерного разъема, защитного кожуха. В верхней крышке выполнена полость клапана запальника со штуцером подвода и штуцером отвода газа.

Верхняя крышка совместно с корпусом образуют полости: клапана-отсекателя основного газа, клапана "большого-малого" горения, клапана-отсекателя рабочего, клапана безопасности. Между корпусом и крышками устанавливаются уплотнительные прокладки.

Клапана блока тарельчатого типа прижимаются к своим седлам при помощи пружин и уплотняются с седлом специальными резиновыми кольцами. Клапана соединяют со штоками, в которые вкручиваются регулируемые наконечники, являющиеся связующим звеном с электромагнитами. Для уплотнения штоков применяют эластичные резиновые мембраны.

В нижней крышке имеется резьбовое отверстие для соединения блока с трубопроводом, идущим в атмосферу, и стрелка, указывающая направление движения газа. В нерабочем состоянии электромагнит обесточен, клапаны закрыты. При подаче напряжения на тот или иной магнит клапан, преодолевая усилие пружины, открывается.

Характеристики

Показатели Значение
Тип блока проходной, мембранный, электромагнитный с регулируемой расходной характеристикой
Диаметр условного прохода, мм
  • клапана-запальника
  • клапана-отсекателя основного газа
  • клапана "большого-малого" горения
  • клапана-отсекателя рабочего
  • клапана безопасности
6
65
65/40
65
20
Давление рабочей среды, подаваемой на вход блока, кгс/м2, (кПа) 80-900 (0,8-9,0)
Температура рабочей среды, не более, С° +40
Условная пропускная способность м3/час при давлении рабочей среды не более 9,0 кПа 240
Напряжение питания переменного тока, В 220± 22
Частота тока, Гц 50± 1
Режим работы, ПВ,% 100
Потребляемая мощность, не более, Вт 440
Габаритные размеры, мм 340x220x370
Масса, кг 14
Содержание цветных металлов, кг
  • сплав алюминия
  • латунь
  • медь
6,00
0,15
0,11

Схемы

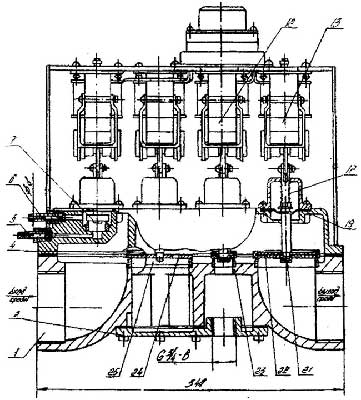

Рис.1. Схема блока питания БПГ-5 - общий вид

Рис.1. Схема блока питания БПГ-5 - общий вид, где:
1. Корпус 2. Крышка 4. Клапан-отсекатель основной 5. Патрубок выхода газа 6. Патрубок входа газа 7. Клапан запальника 12. Электромагнит клапана безопасности 13. Электромагнит клапана-отсекателя рабочего 17. Пружина 19. Мембрана 21. Шток 22. Клапан-отсекатель рабочий 23. Кпапан безопасности 24. Клапан "большого-малого" горения 25. Седло

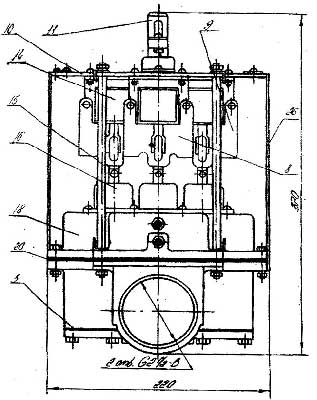

Рис.2. Схема блока питания БПГ-5 - вид сбоку

Рис.2. Схема блока питания БПГ-5 - вид сбоку, где:
3. Прокладка 8. Электромагнит клапана запальника 9. Электромагнит клапана "большого-малого" горения 10. Плита 11. Щтекерный разъем 14. Электромагнит клапана отсекателя основного газа 15. Соединительное звено 16. Колпак 18. Крышка 20. Прокладка 26. Кожух
