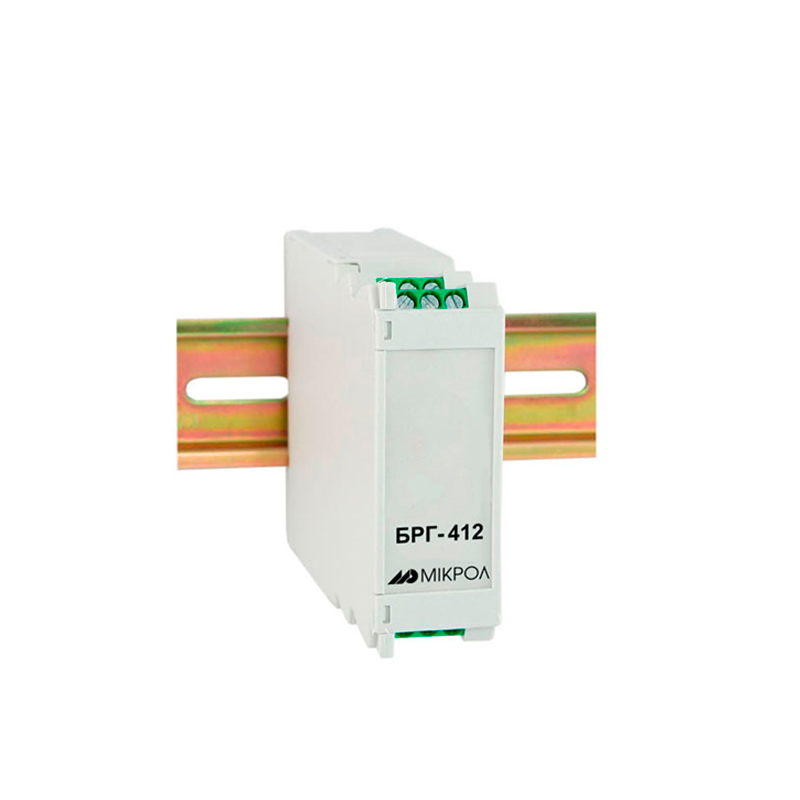

Блок гальванической развязки БРГ-412

Average: 9 (1 vote)

Блок гальванической развязки БРГ-412 предназначен для гальванического разделения электрических цепей, работающих с сигналом 4-20 мА.

Область применения

Блоки гальванической развязки используются для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоѐмких объектов различных отраслей промышленности. БРГ-412 предназначен как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.

Конструктивное исполнение

Блок конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиодов, которые размещены на плате, обеспечивается сквозь отверстия в передней панели корпуса.

Технические характеристики
Техническая характеристика Значение
Входы
Количество независимых входов 2
Входной сигнал (пассивный, требует внешний источник питания) 4-20 мА (Rвх=50 Ом)
Выходы
Количество независимых выходов 2
Выходной сигнал (активный, не требует внешнего источника питания) 4-20 мА (Rвых=250 Ом)
Основная приведенная погрешность преобразования ±0,2 %
Изоляция
Гальваническая изоляция входы от выходов, между каналами
Сопротивление изоляции не менее 20 МОм
Электрическая прочность изоляции, не менее 500 В
Электрические данные
Напряжение питания от токовой петли 4-20 мА от 18 В до 36 В
Корпус и условия эксплуатации
Размер корпуса (ВхШхГ) 75 х 26 х 115 мм
Масса преобразователя, не более 0,13 кг
Температура окружающей среды от -40 ºС до +70 ºС
Обозначение Наименование изделия Количество
ПРМК.426442.033 Блок гальванической развязки БРГ-412 1
ПРМК.426442.033 РЭ Руководство по эксплуатации (из расчета - 1 экземпляр на любое количество изделий данного типа при поставке в один адрес) 1
ПРМК.426442.033 ПС Паспорт 1
