Блок гальванической развязки БРГ-21

Блок БРГ-21 предназначен для гальванического разделения цепей аналоговых сигналов постоянного напряжения или тока.

Область применения

Блок используется для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоѐмких объектов различных отраслей промышленности. БРГ-21 предназначен как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.

Структура условного обозначения

Блоки гальванической развязки БРГ-21 маркируются так: БРГ-21-А-В-С-D, где:

• A - код первого входного сигнала:
  • 1 - постоянный ток от 0 мА до 5 мА
  • 2 - постоянный ток от 0 мА до 20 мА
  • 3 - постоянный ток от 4 мА до 20 мА
  • 4 - напряжение постоянного тока от 0 В до 10 В
• B - Код второго входного сигнала:
  • 1 - постоянный ток от 0 мА до 5 мА
  • 2 - постоянный ток от 0 мА до 20 мА
  • 3 - постоянный ток от 4 мА до 20 мА
  • 4 - напряжение постоянного тока от 0 В до 10 В
• C - Код первого выходного сигнала:
  • 1 - напряжение постоянного тока от 0 В до 5 В
  • 2 - напряжение постоянного тока от 0 В до 10 В
• D - Код второго выходного сигнала:
  • 1 - напряжение постоянного тока от 0 В до 5 В
  • 2 - напряжение постоянного тока от 0 В до 10 В

Конструктивное исполнение

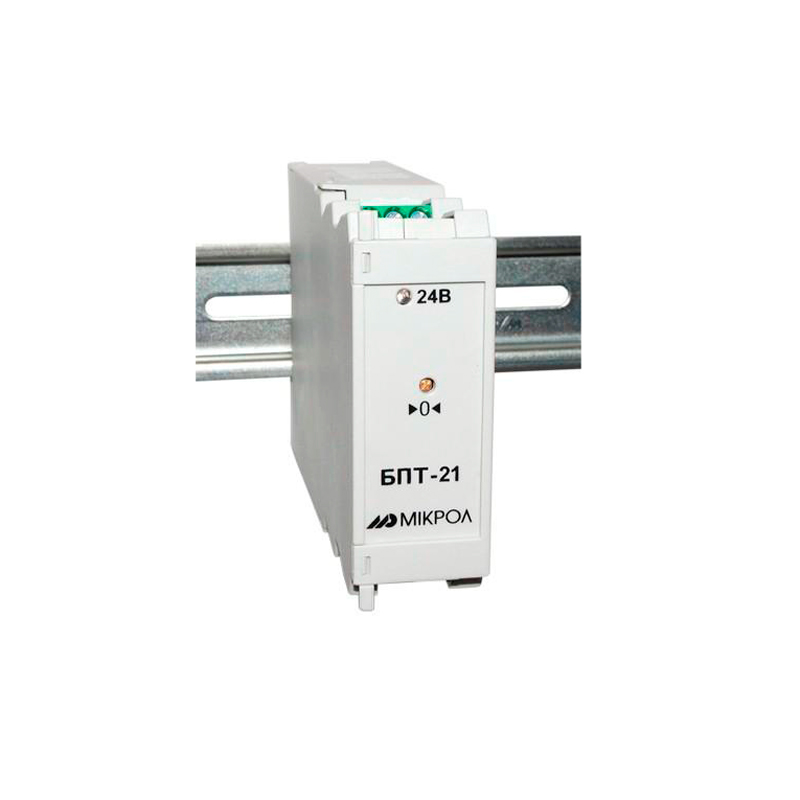

Преобразователь БРГ-21 выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа контроллера на DIN-рейке 35 мм. Внутри корпуса размещена плата аналоговых сигналов, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиода, который размещен на плате, обеспечивается сквозь отверстие в передней панели корпуса. Соединители для подключения входных и выходных цепей установлены на плате и выходят за пределы корпуса. Выбор входных и выходных сигналов осуществляется с помощью блоков перемычек.

Схема преобразователя состоит из входного устройства с функцией гальванического разделения входных цепей от схемы преобразования, усилителя сигнала гальванического разделителя, преобразователей напряжение-ток. Питание преобразователя осуществляется постоянным напряжением 24 В. Напряжение питания через самовосстанавливаемый предохранитель поступает на импульсный преобразователь, который формирует напряжения, необходимые для питания преобразователя и обеспечивает гальваническую развязку от цепей питания. Светодиод на передней панели преобразователя своим свечением сигнализирует о наличии напряжения питания на входе преобразователя.
