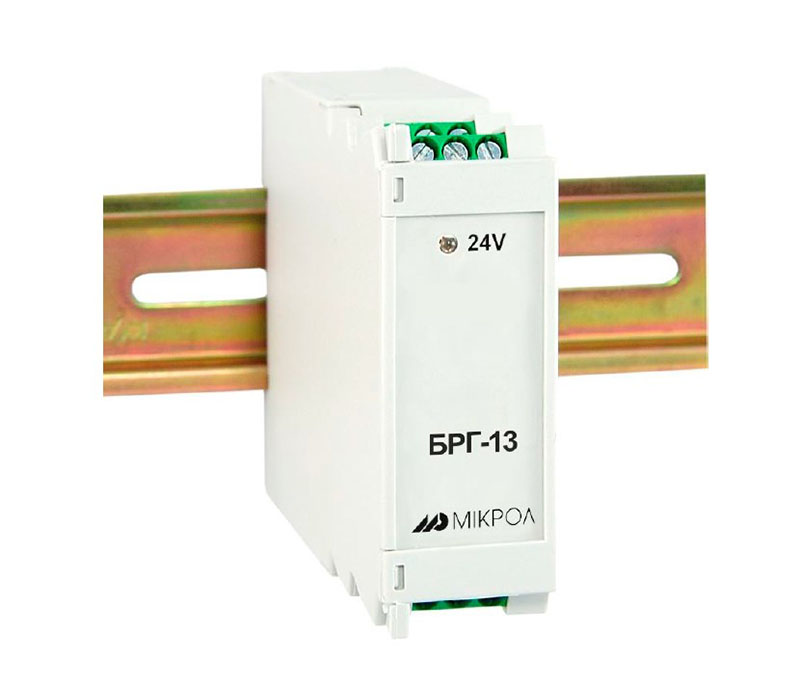

Блок гальванической развязки аналоговых сигналов БРГ-13

Документация:

Серия:

16220 руб.

Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Блок гальванической развязки аналоговых сигналов БРГ-13 предназначен для гальванического разделения входных и выходных аналоговых сигналов постоянного напряжения или тока и для преобразования входного сигнала в выходные сигналы постоянного тока или напряжения различных диапазонов.

Область применения

БРГ-13 применяется для контроля электрических сетей и установок, а также предназначен как для автономного, так и комплексного использования в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах, в химической и других отраслях промышленности.

Устройство и принцип работы

Блок конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа контроллера на DIN-рейке 35 мм (DIN35x7,5 EN50022). Внутри корпуса размещена плата блока гальванической развязки аналоговых сигналов, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиода, который размещен на плате, обеспечивается сквозь отверстие в передней панели корпуса.

Схема блока состоит из входного устройства с функцией гальванического разделения входных цепей от схемы преобразования, усилителя сигнала гальванического разделителя, преобразователей напряжение-ток.

Питание блока БРГ-13 осуществляется постоянным напряжением 24 В. Напряжение питания через самовосстанавливаемый предохранитель поступает на импульсный преобразователь, который формирует напряжения, необходимые для питания блока и обеспечивает гальваническую развязку от цепей питания. Светодиод на передней панели блока своим свечением сигнализирует о наличии напряжения питания на входе блока.

Характеристики

Наименование	Значение
Входы
Количество каналов преобразования	1
Диапазон изменения входного аналогового сигнала	от 0 мА до 5 мА, Rвх ≤200 Ом от 0 мА до 20 мА, Rвх ≤50 Ом от 4 мА до 20 мА, Rвх ≤50 Ом от 0 В до 10 В, Rвх ≥20 кОм
Выходы
Количество аналоговых выходов	3
Сопротивление нагрузки для выходного сигнала: 0-5 мА, не более 0-20 мА, не более 4-20 мА, не более 0-10 В, более	2000 Ом 500 Ом 500 Ом 2 кОм
Электрические данные по каждому каналу
Коэффициент подавления поперечной помехи на частоте 50Гц	38 дБ
Напряжение питания, от источника постоянного тока	Нестабилизированные 24 (от 19 до 30В)
Ток потребления, не более	170 мА
Корпус и условия эксплуатации
Размер корпуса (ВхШхГ)	76 х 26 х 115 мм
Масса преобразователя, не более	0,13 кг
Температура окружающей среды	от -40 ºС до +70 ºС
Степень защиты	IP30
