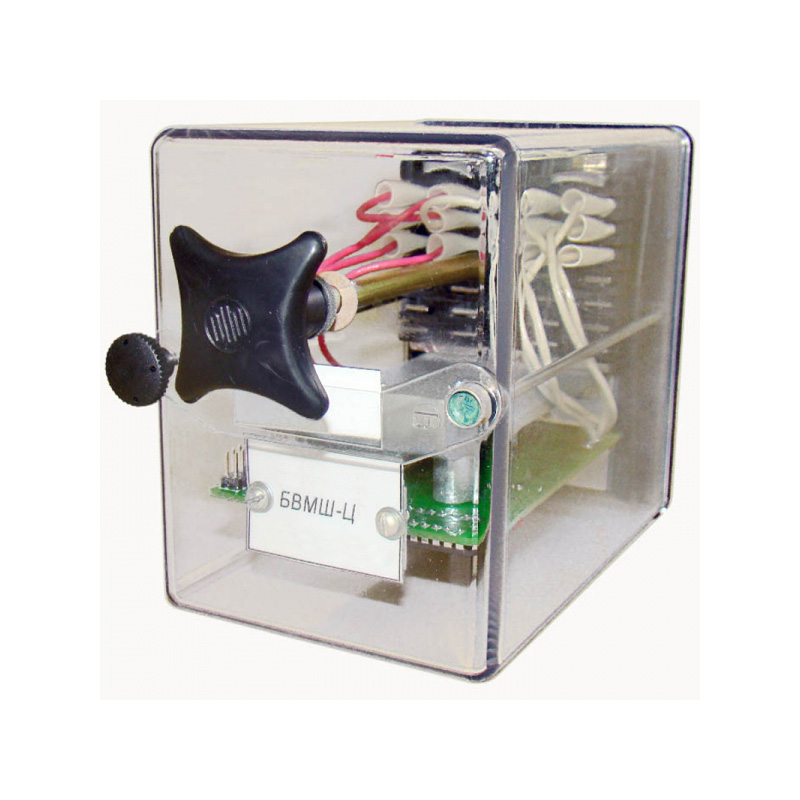

Блок БВМШ-Ц

Документация:

Паспорт(689.89 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

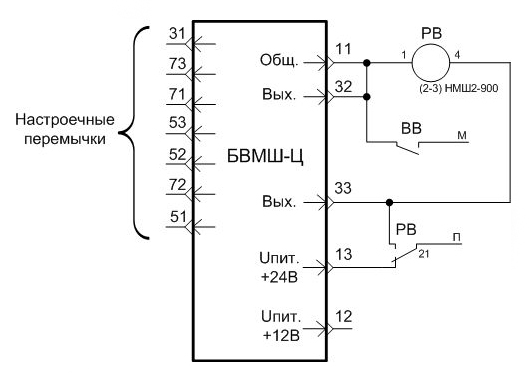

Блок выдержки времени БВМШ-Ц предназначен для осуществления выдержек времени в устройствах автоматики и телемеханики в схемах с исполнительным реле НМШ2-900.

Данный блок полностью функционально заменяет собой следующие блоки: БВМШ, БВМШ-М, БВМШ-М1, БВМШ-У.

Условия эксплуатации

Блок БВМШ-Ц следует эксплуатировать при температуре окружающего воздуха от -40 до +60°C.

Характеристики

Технические характеристики
Наименование параметра	Значение параметра
Напряжение питания от источника постоянного тока	12 (±1,2) В или 24 (±2,4) В
Ток потребления	0,1 А
Конструкция блока обеспечивает установку	в штепсельные розетки реле НМШ
Степень защиты	ІР40 по ГОСТ 14254
Климатическое исполнение и категория размещения	У2 по ГОСТ 15150
Габаритные размеры	200 x 112 x 87 мм
Масса	0,6 кг

Значения выдержек времени
№ ступени	Время выдержки, с, ±5%	Перемычки между контактами
2	3,8	72-31-52-73, 1-53-71
4	4,5	72-52-73, 51-31
5	5,0	72-52, 51-53
6	5,7	72-31-52-53, 51-71-73
7	6,9	72-52-73, 51-71
8	7,5	72-52-71, 31-51
11	9,0	72-53-71, 51-52-73
12	10,7	72-53, 51-52-73
13	11,7	72-31-53-73, 51-52-71
14	12,6	72-53-73, 51-52-71
15	14,3	72-53-71, 31-51-52
16	15,6	72-31-53, 51-52
19	19,6	72-53-73
20	21,9	72-53-71
21	23,8	72-53
22	25,8	72-71-73, 31-51-53
24	31,0	72-31-73, 51-53
27	39,9	72-71-73, 51-52
29	47,5	72-73, 51-52
32	60,0	72-31-71, 51-73
34	72,6	72-71, 51-52
35	82,6	72-31-71
40	120,7	72-31, 51-71
42	137,7	72-31, 51-52
44	157,1	72-31, 51-53
45	180,9	72-31, 51-73
49	226,6	72-31
