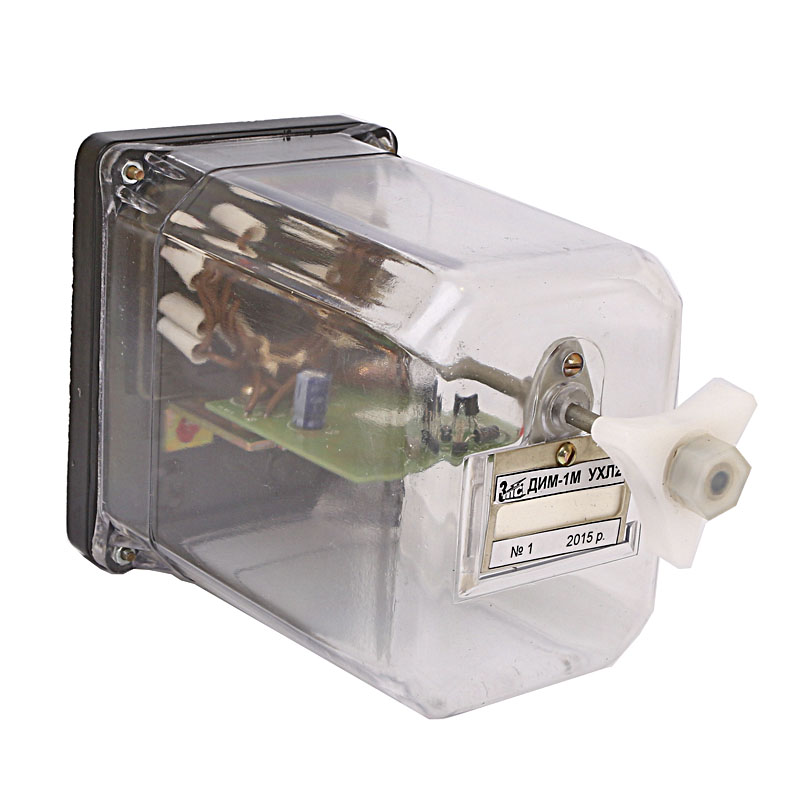

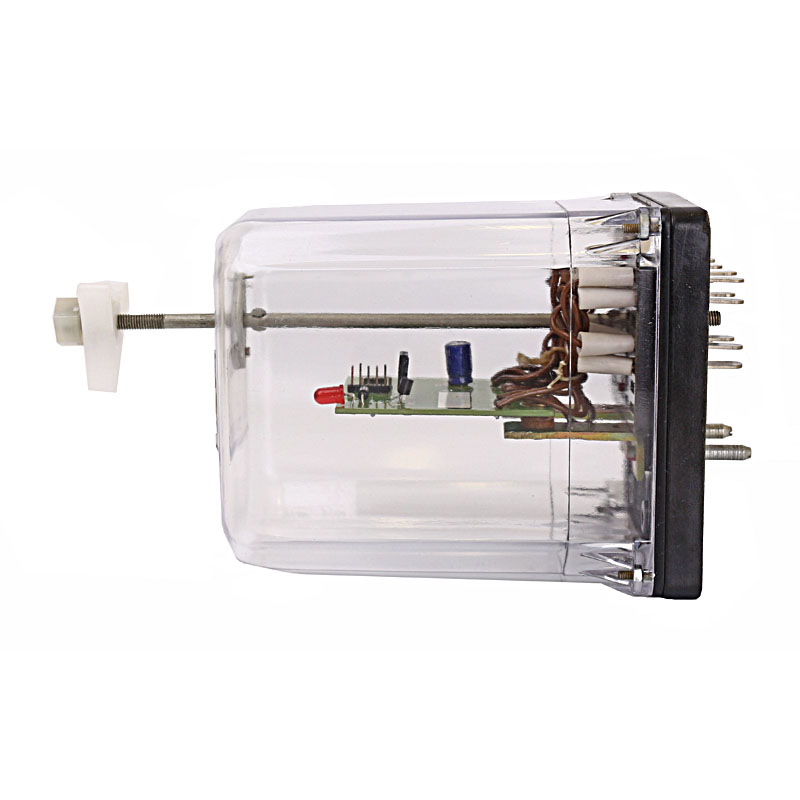

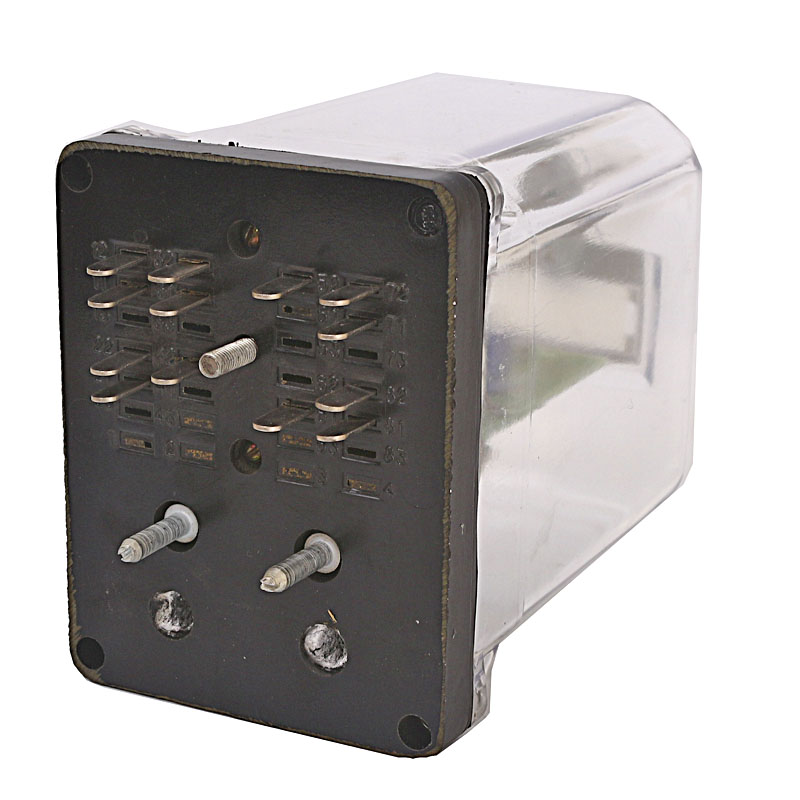

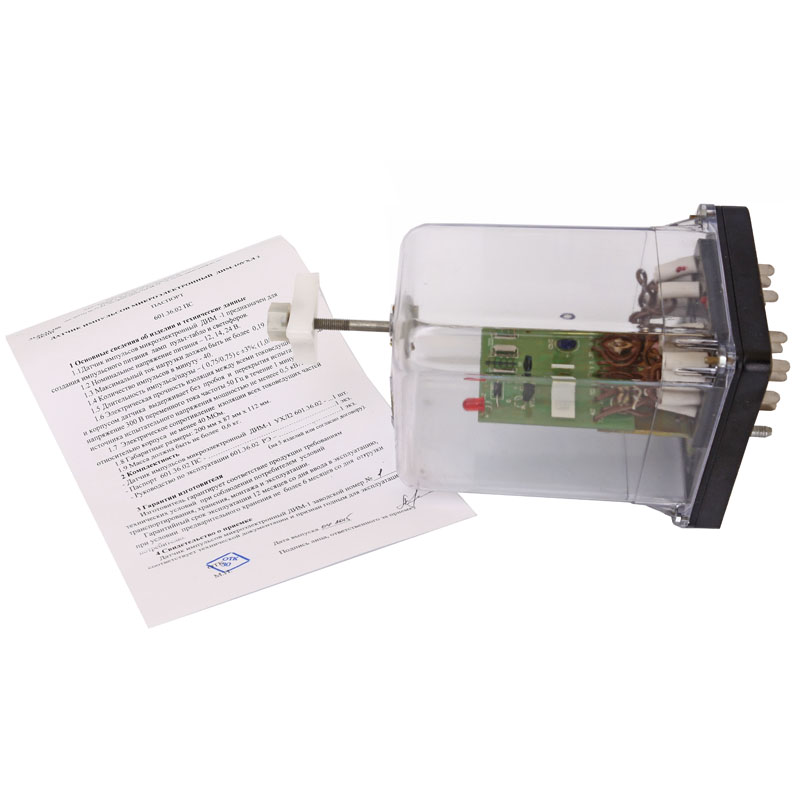

Датчик импульсов микроэлектронный ДИМ-1М

No votes yet
Категория:
Документация:

Датчик ДИМ-1М предназначается для подачи импульсного питания на устройства световой сигнализации. Датчик импульсов микроэлектронный ДИМ-1М может использоваться для обеспечения питания световых элементов светофоров, табло и прочих устройств с импульсной сигнализацией. Область применения прибора — железнодорожный транспорт.

Модификации

  1. ДИМ-1.1 - генерирует 40 импульсов питания в минуту;
  2. ДИМ-1.2 - предназначен для подачи в питающую цепь от 80 до 120 импульсов.

Датчики предназначены для генерации импульсов напряжением 12, 24 и 14 V

Технические характеристики

Параметр

Норма

Номинальное напряжение питания

12, 14 и 24 В

Максимальный ток нагрузки:

при подключении к выводу 21

50 мА

при подключении к выводу 11

150 мА

при подключении к выводу 31

190 мА

Количество импульсов в минуту для модели:

ДИМ-1.1

40 импульсов

ДИМ-1.2

80 или 120 импульсов

Длительность импульса/паузы

0,75/0,75 (±3%) сек

1/0,5 (±3%) сек

Электрическая прочность изоляции между всеми токоведушими частями и корпусом датчика должна выдерживать без пробоя и перекрытия:

испытательное напряжение 500 В переменного тока частоты 50 Гц в тече­ние 1 мин от источника испытательного напряжения мощностью не менее 0,5 кВА

Электрическое сопротивление изоляции всех токоведущих частей относительно корпуса

не менее 40 МОм

Габаритные размеры

200x87x112 мм

Масса, не более

0,6 кг
