Блок аварийного отключения БАО

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

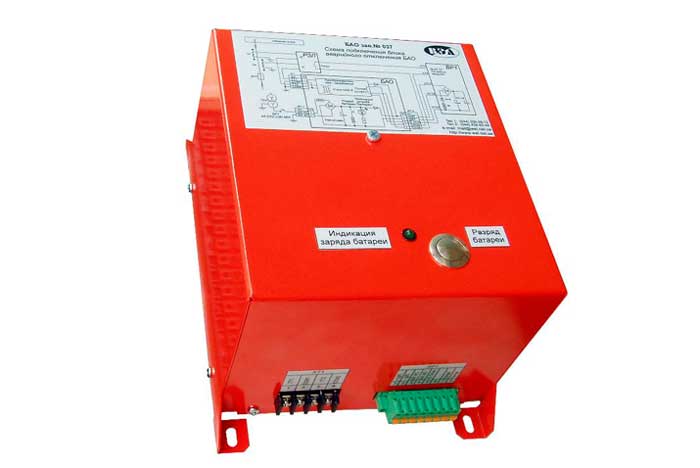

Блок аварийного отключения БАО предназначен для питания вакуумных выключателей типа ВР1 на трансформаторных подстанциях и комплектных распределительных устройствах, имеющих оперативное питание 220В переменного или выпрямленного тока.

Функциональные возможности

В штатном режиме БАО обеспечивает питание вакуумных выключателей от трансформатора собственных нужд (ТСН) или от измерительного трансфоратора типа НТМИ с обмоткой 100В и последующим повышением напряжения до 220В с помощью БПН.

При отсутствии напряжения оперативного питания, БАО обеспечивает зарядку батареи конденсаторов и поддержание напряжения, обеспечивающего отключение вакуумного выключателя от релейных обмоток одного или двух трансформаторов тока типа ТЛК-10, питающихся током отходящих линий.

При коротком замыкании (КЗ) в отходящих линиях и отсутствии напряжения оперативного питания, в случае, когда короткому замыканию предшествовало состояние с отсутствием или малым током в отходящих линях, БАО обеспечивает быстрый заряд батареи конденсаторов вакуумных выключателей и формирование команды разрешения отключения. Команда разрешения отключения формируется БАО, путем замыкания «сухих» контактов, при условии накоплении энергии, достаточной для отключения вакуумного выключателя. Источником энергии для зарядки батареи конденсаторов являются вторичные обмотки трансформаторов тока, питающихся током отходящих линий.

Эксплуатация

Оптимальными условиями для использования блока аварийного отключения БАО являются:

  • температура окружающей среды от -25 до +55°С,
  • относительная влажность воздуха 80%,
  • атмосферное давление от 650 до 800 мм рт.ст.

Характеристики

Технические характеристики
Параметры Значение
Максимальный коммутируемый ток при напряжении 250 В DC 0,2
Максимальное напряжение постоянного и переменного тока, коммутируемого выходными контактами, В 250
Прочность электрической изоляции всех независимых цепей относительно корпуса и между собой 50 Гц, 1 мин 2000 В
Масса 3,5 кг
