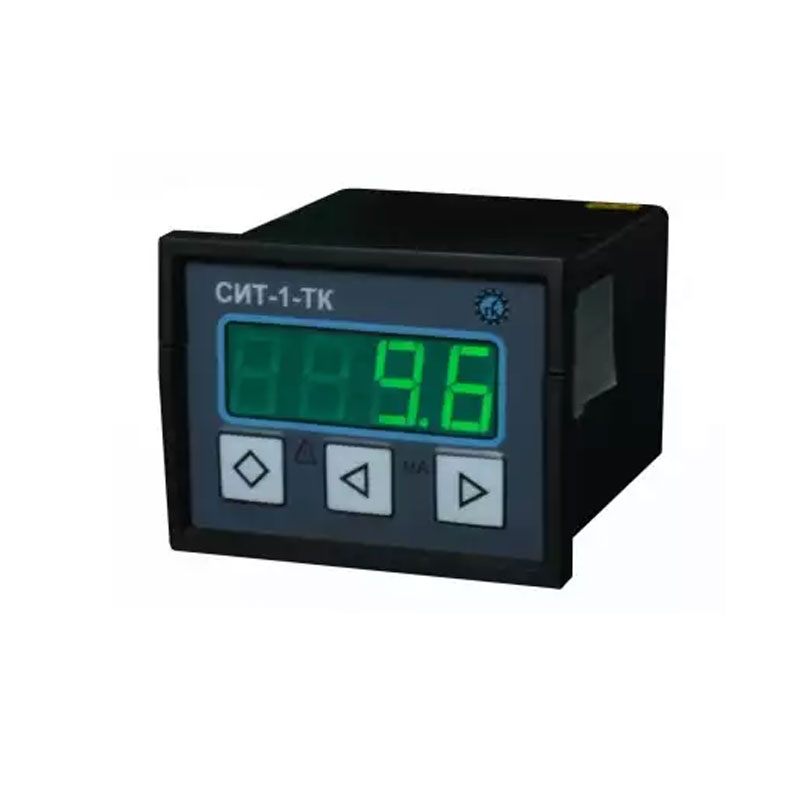

Источник тока СИТ-1-ТК

Стационарный источник тока СИТ-1-ТК является прибором, который позволяет формировать унифицированные сигналы токового сигнала, а также для визуализации на имеющемся цифровом индикаторном устройство при заданных (выбранных вручную) показателях тока, а также полностью пропорциональных току показателях других физических величин.

Функциональное применение СИТ-1-ТК

Источник СИТ-1-ТК может применяться для:

  • Выполнения проверки измерительного прибора;
  • Проведения диагностики функционирования линии связи;
  • Реализации ручного управления исполнительным механизмом;
  • Использования в качестве модуля вывода аналоговых сигналов при работе в комплексе с контроллерами промышленного типа.

Конструкционные особенности

Прибор выполнен в виде корпусного щитового устройства, электроника которого надежно ограничена от попадания раздражителей в виде влаги и пыли – показатель защищенности IP40. На задней панели устройства расположены коммутационные разъемы для подключения питания, токовые выходы и интерфейс RS-485. На лицевой стороне прибора имеется цифровой индикатор и функциональные клавиши управления прибором.

Использование прибора

Предложенное устройство позволяет формировать токовые сигналы в диапазонах значений 0…5 мА, 4…20 мА, 0...20 мА. Задавать величину тока выходного сигнала можно будет благодаря использованию интерфейса RS-485 через протокол обмена данными ModbusRTU. Программным способом можно будет изменять шаг токового сигнала.

Для визуализации величины задаваемого тока в мА или в единицах физических величин используется 4-разрядный индикатор. Работа этого дисплея основана на светодиодах, которые отличаются зеленым свечение и позволяют высвечивать знаки, высота которых составляет 14 миллиметров.

Выходной токовый сигнал в устройстве работает в диапазоне:

от 0 до 21 мА

Показатель погрешности во время формирования значения токового сигнального процесса:

10 мкА

Наименьший разряд в цифровом индикаторе:

0,01

Величина сопротивления нагрузки по токовому выходу:

2 кОм или 500 Ом

Поддерживаемое питание:

24 В или 220 В

Величина потребляемой мощности:

2 ВА

Габаритные размеры:

72х55х84 мм

Монтажные размеры:

67,5х49,5х110 мм
