База Б8 предназначена для использования в качестве оконечной базы в четырехпроводном ШС совместно с базами Б2 или Б4 (с НЗ контактами).

Конструктивное исполнение

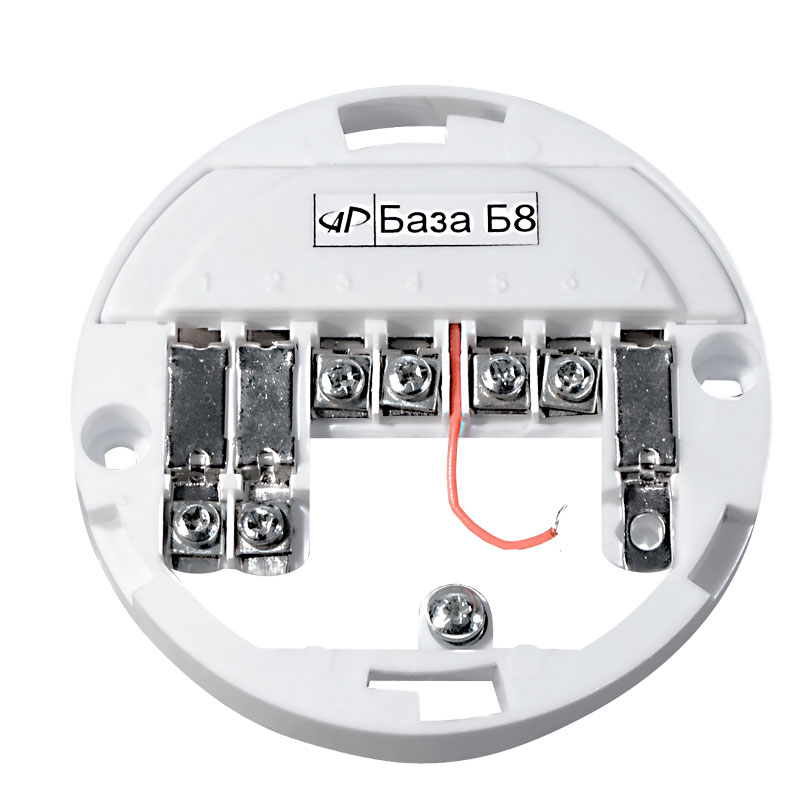

База Б8 представляет собой конструкцию, на которой расположены: три плоских контакта для подключения электронного блока, винтовые контакты для подключения к ШПС и отсек блока согласования, закрытый крышкой. На крышке имеется маркировка типа базы и винтовых контактов от "1" до "7". Отдельно расположенный контакт "8" (не маркирован). Контакт "9", который подключен к блоку согласования через гибкий провод, предназначен для подключения ВУОС. Блок согласования базы Б8 содержит основное реле, НЗ контакты которого соединены с контактами "3" и "4", устройство управления ВУОС и реле контроля напряжения питания. НР контакты дополнительного реле соединены с контактами "4" и "5" и подключают оконечный резистор R ок при наличии напряжения питания 12 В на контактах питания базы Б8.

Технические характеристики
Параметры Значения
Способ подключения к ППКП 4- х проводной ШПС
Сопротивление между контактами "1" и "2", при снятом электронном блоке, кОм не менее 200
Сопротивление между контактами "1" и "2", при установленном электронном блоке, Ом не более 2
Напряжение питания, В 12 ± 1,8
Ток потребления в дежурном режиме, мА не более не более 25
Ток потребления в режиме "ПОЖАР", мА не более 65
Способ формирования выходного сигнала размыкание контактов реле
Сопротивление выходных контактов реле в дежурном режиме, Ом не более 5
Сопротивление выходных контактов реле в режиме "ПОЖАР", кОм не менее 200
Напряжение коммутации выходными контактами реле, В не более 36
Ток коммутации выходными контактами реле, мА 50
Напряжение на ВУОС в режиме «ПОЖАР», В не более 4
Ток в цепи ВУОС в режиме «ПОЖАР», мА 4,0 - 15,0
