База Б7
Описание

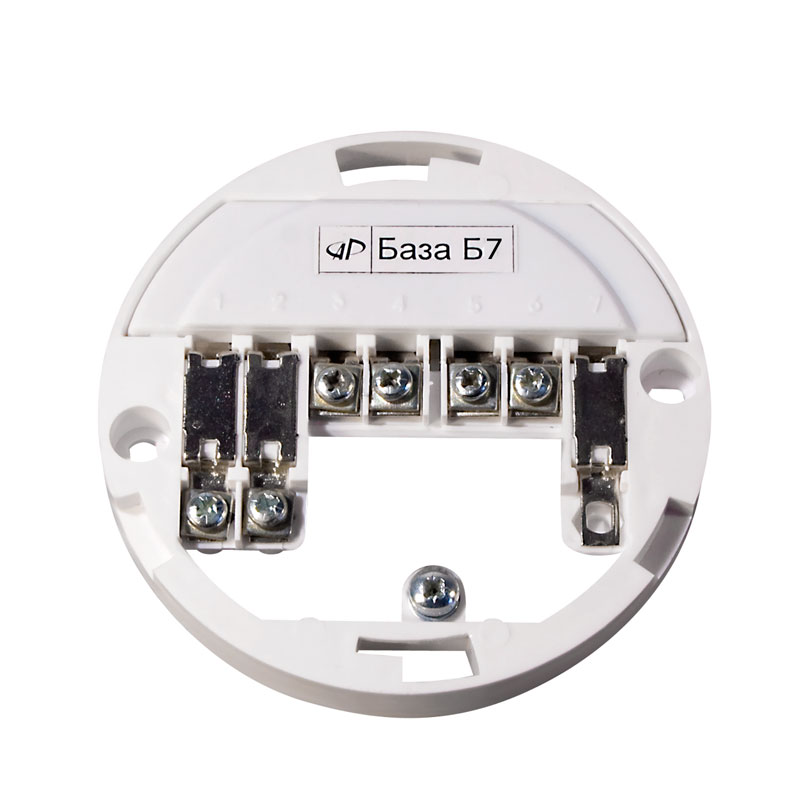

База Б7 предназначена для использования в качестве оконечной базы в четырехпроводном ШС совместно с базами Б3 или Б5 (с НР контактами).
Устройство и принцип действия
База Б 7 формирует выходной сигнал с помощью контактов основного реле и дополнительно контролирует работоспособность 4-х проводного ШПС. В таком ШПС отсутствие напряжения питания из-за обрыва или съёма с базы любого блока электронного приводит к формированию на ППКП извещения «Неисправность» в данном ШПС.
| Параметры | Значения |
| Способ подключения к ППКП | 4- х проводной ШПС |
| Сопротивление между контактами "1" и "2", при снятом электронном блоке, кОм | не менее 200 |
| Сопротивление между контактами "1" и "2", при установленном электронном блоке, Ом | не более 2 |
| Напряжение питания, В | 12 ± 1,8 |
| Ток потребления в дежурном режиме, мА | не более 25 |
| Ток потребления в режиме "ПОЖАР", мА | не более 55 |
| Способ формирования выходного сигнала | размыкание контактов реле |
| Сопротивление выходных контактов реле в дежурном режиме, кОм | не менее 200 |
| Сопротивление выходных контактов реле в режиме «ПОЖАР», Ом | не более 5 |
| Напряжение коммутации выходными контактами реле, В | не более 36 |
| Ток коммутации выходными контактами реле, мА | 50 |
