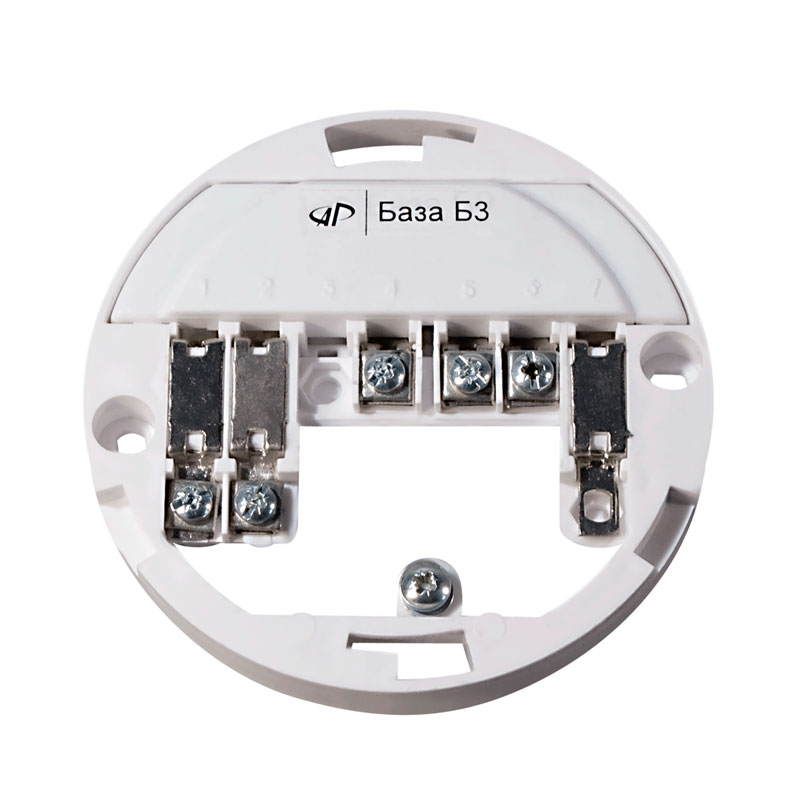

База Б3
Описание
База Б3 предназначена для подключения извещателя СПД-3.10 с НР выходными контактами реле к четырехпроводному ШС.
Устройство и принцип действия
База Б3 формирует выходной сигнал с помощью контактов реле. При построении шлейфа пожарной сигнализации на базах Б3, необходимо в конце каждого ШС устанавливать базу Б7 или Б9 (база Б9 с ВУОС). В таком ШС отсутствие напряжения питания из-за обрыва или съёме любого блока электронного из базы приводит к формированию на ППК извещения «Неисправность» по этому ШС.
| Параметры | Значения |
| Способ подключения к ППКП | 4- х проводной ШПС |
| Сопротивление между контактами "1" и "2", при снятом электронном блоке, кОм | не менее 200 |
| Сопротивление между контактами "1" и "2", при установленном электронном блоке, Ом | не более 2 |
| Напряжение питания, В | 12 ± 1,8 |
| Ток потребления в дежурном режиме, мА | не более 0,1 |
| Ток потребления в режиме "ПОЖАР", мА | 35 |
| Способ формирования выходного сигнала | замыкание контактов реле |
| Сопротивление выходных контактов реле в дежурном режиме, кОм | не менее 200 |
| Сопротивление выходных контактов реле в режиме «ПОЖАР», Ом | не более 5 |
| Напряжение коммутации выходными контактами реле , В | не более 36 |
| Ток коммутации выходными контактами реле, мА | 50 |
