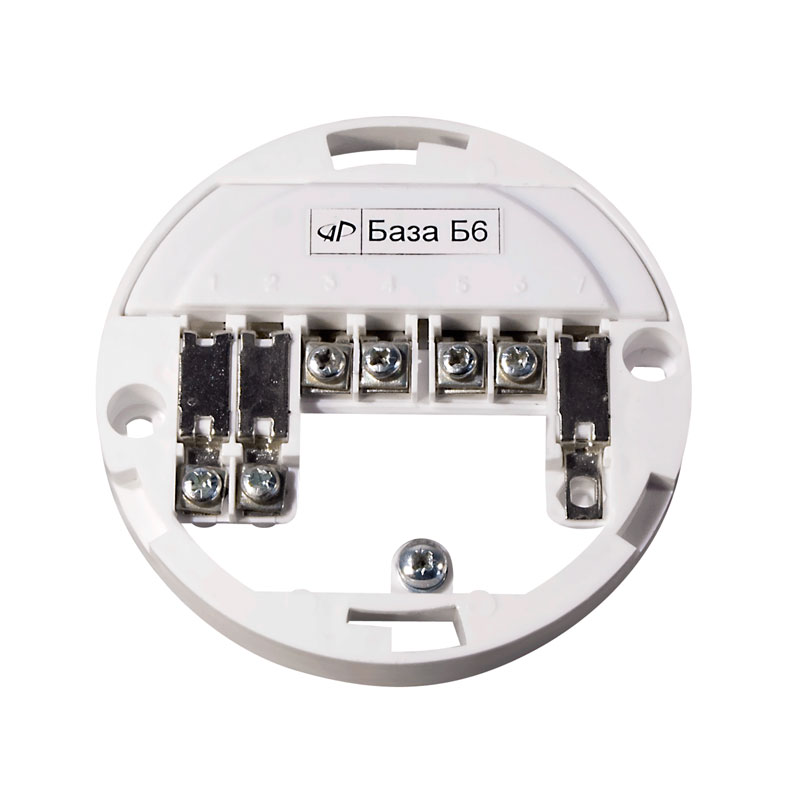

База Б6

Average: 10 (1 vote)
Категория:

База Б6 предназначена для использования в качестве оконечной базы в четырехпроводном ШС совместно с базами Б2 или Б4 (с НЗ контактами).

Устройство и принцип действия

База Б6 формирует выходной сигнал с помощью контактов основного реле и дополнительно контролирует работоспособность четырёхпроводного ШС. В таком ШС отсутствие напряжения питания из-за обрыва или извлечение любого блока электронного из базы приводит к формированию на ППК извещения «Неисправность» по этому ШС.

Технические характеристики
Параметры Значения
Способ подключения к ППКП 4- х проводной ШПС
Сопротивление между контактами "1" и "2", при снятом электронном блоке, кОм не менее 200
Сопротивление между контактами "1" и "2", при установленном электронном блоке, Ом не более 2
Напряжение питания, В 12 ± 1,8
Ток потребления в дежурном режиме, мА не более 25
Ток потребления в режиме «ПОЖАР», мА 55
Способ формирования выходного сигнала размыкание контактов реле
Сопротивление выходных контактов реле в дежурном режиме, Ом не более 5
Сопротивление выходных контактов реле в режиме "ПОЖАР", кОм не менее 200
Напряжение коммутации выходными контактами реле, В не более 36
Ток коммутации выходными контактами реле, мА 50
