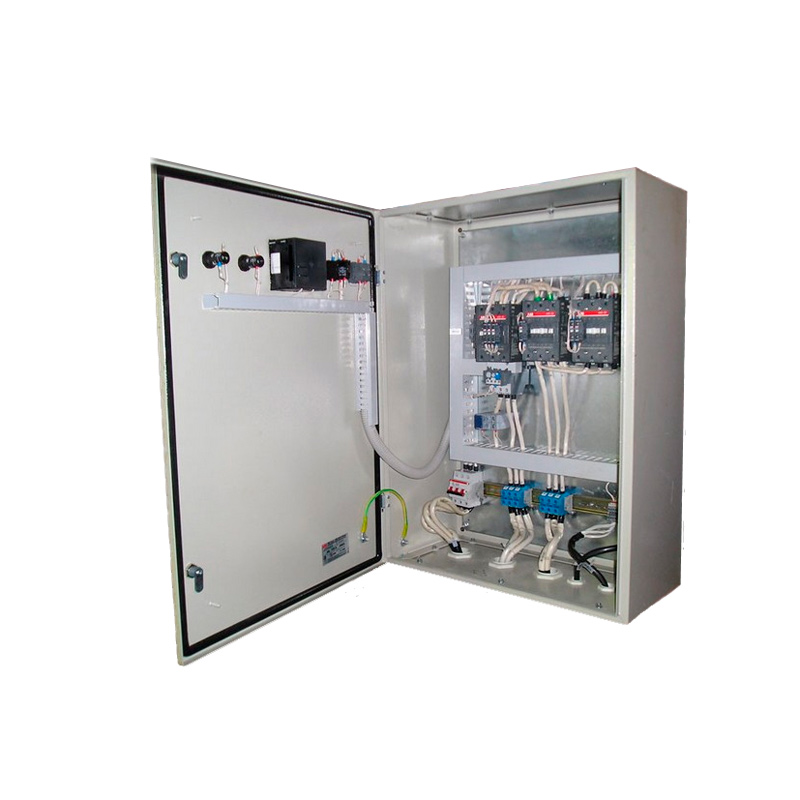

Аппараты автоматического ввода резерва КАН-АВР

Аппараты автоматического ввода резерва КАН-АВР предназначены для электроснабжения потребителей 1 категории надежности, электроснабжения шахт и рудников не опасных по взрыву газа и пыли, эксплуатируемых в сетях с изолированной нейтралью трансформатора напряжением до 1140 В.

Структура условного обозначения

Аппараты автоматического ввода резерва маркируются так: КАН-АВР - Х2 - М Х3 Х4 Х5 - Х6, где:

• 1 - коммутационный аппарат низковольтный автоматического ввода резерва;
• 2 - номинальный ток в амперах: (18-1000) А;
• 3 - толщина корпуса: 4 – 2 мм; 6 – 3 мм;
• 4 - исполнение аппарата: 1 – РН1, 2 – РН2;
• 5 - тип установки аппарата: 0, 1, 2, 3 (см. структуру условного обозначения аппаратов серии КАН);
• 6 - дополнительные параметры (напряжение, тип автоматического выключателя, схема включения, прочее).

Пример обозначения при заказе коммутационного аппарата низковольтного типа КАН-АВР на номинальный ток 160 А напряжением 660/1140В, толщиной корпуса 3 мм, в исполнении РН1, навешивание аппарата без защиты от несанкционированного доступа к частям под напряжением. «КАН-АВР-160-М623, 660/1140В»

Функциональность

Функции управления и защит:

• Местное включение/отключение;
• Защита от включения при повреждении изоляции отходящего присоединения менее 30 кОм;
• Защита от самовключения при Uс>1,5 Uн; Нулевая защита.
• Функция регулируемой защиты от токов к.з. и перегрузки по каждому вводу.

Режимы АВР:

• АВР ввода;
• АВР секций.

Функии АВР:

• Автоматический ввод резерва;
• Автоматический или ручной возврат;
• Возможность заказа изделия с расширенными функциями защит, телеконтролем и телеуправлением.
