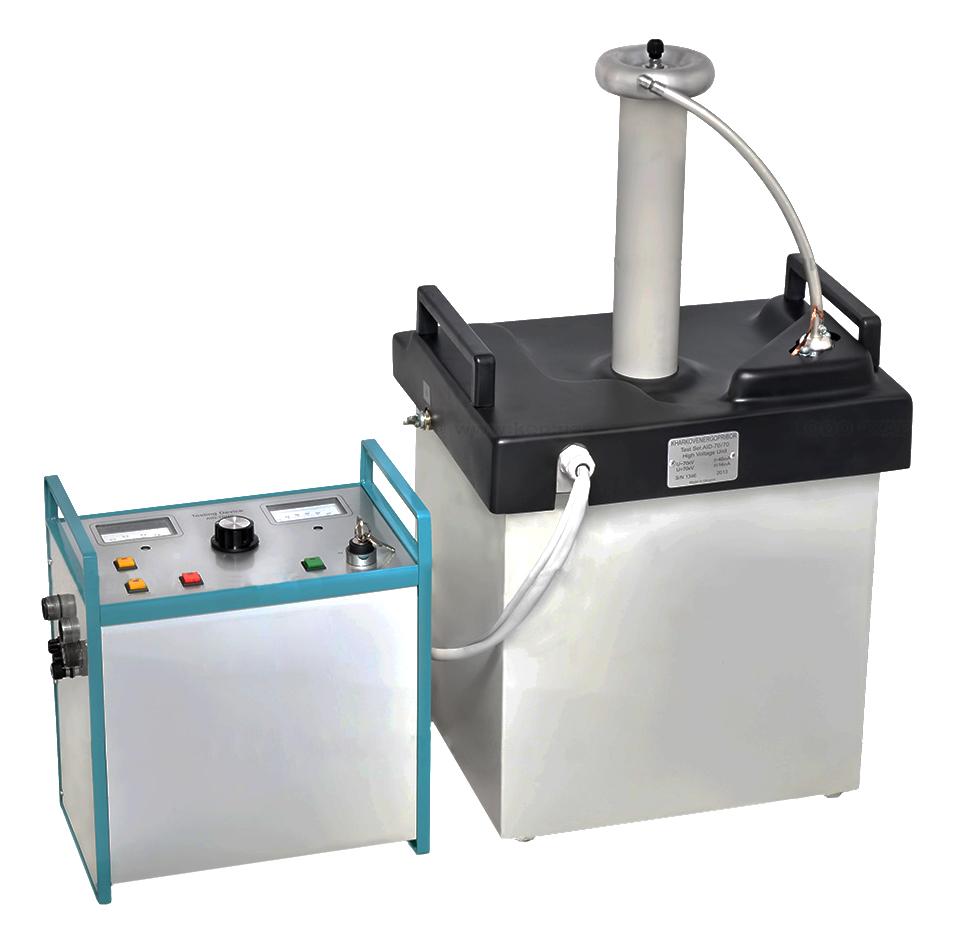

АИД-70/70. Аппарат испытательный диодный
Описание
АИД-70/70 - это испытательный диодный аппарат предназначенный для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, а также для испытания твердых диэлектриков синусоидальным напряжением.
Условия эксплуатации
Аппарат АИД-70/70 рассчитан на эксплуатацию в помещениях или под навесом при следующих условиях:
- температура окружающего воздуха – от -10°C до +40°C;
- относительная влажность – при температуре +20°C не более до 80%;
- атмосферное давление – от 84 кПа до 106,7 кПа (от 630 мм. рт. ст. 800 мм рт. ст.).
Характеристики
|
Параметр |
Значения |
|
|
Наибольшее рабочее напряжение (действующие значение): |
на выпрямленном напряжении в продолжительном режиме |
70 кВ |
|
на переменном напряжении в продолжительном и повторно-кратковременном режимах |
70 кВ |
|
|
Максимальный рабочий ток: |
на выпрямленном напряжении в продолжительном режиме |
14 мА |
|
на переменном напряжении в продолжительном режиме |
20 мА |
|
|
на переменном напряжении в повторно-кратковременном режиме |
45 кВ |
|
|
Напряжение питающей сети однофазного переменного тока |
220±11 В |
|
|
Частота питающей сети |
50±1 Гц |
|
|
Приведенная погрешность измерения: |
выходного напряжения |
±3% |
|
выходного тока на выпрямленном напряжении |
±3% |
|
|
Диапазоны измерения испытательного тока на выпрямленном напряжении |
от 0,05 мА до 1 мА |
|
|
от 1 мА до 15 мА |
||
|
Потребляемая мощность, не более |
4 кВ∙А |
|
|
Средний срок службы аппарата испытания диэлектриков АИД-70/70 |
10 лет |
|
|
Габаритные размеры блока управления |
360×340×205 мм |
|
|
Масса: |
блока управления |
15 кг |
|
блока высокого напряжения |
70 кг |
|
Модификации
Выпускаемые модификации
Вас также может заинтересовать испытательный аппарат АИД-70/50 и АИД-70/50Д.
