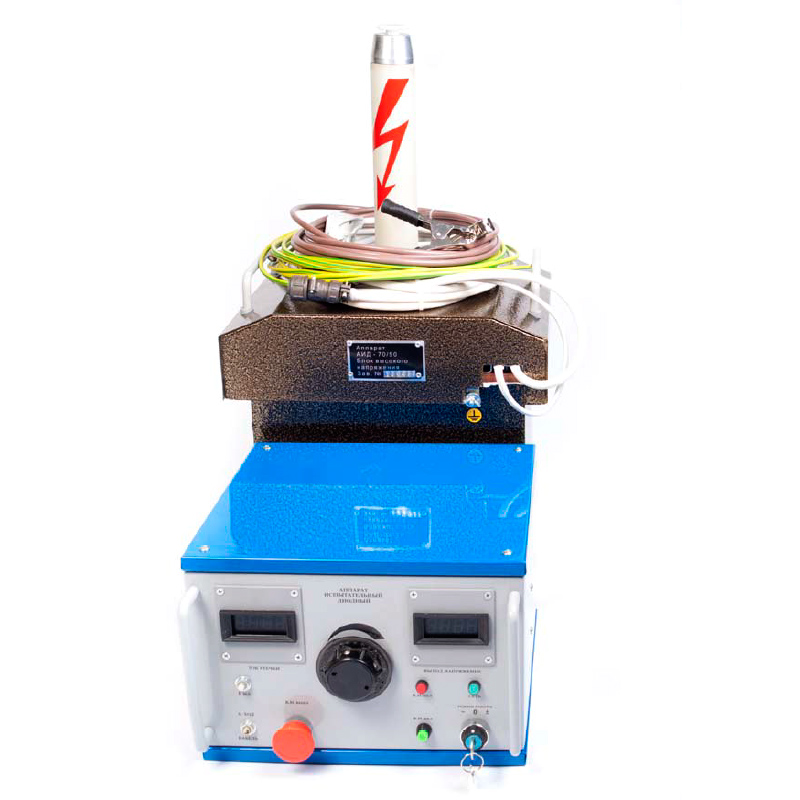

АИД-70/50Д. Аппарат испытательный диодный
Описание
Аппарат испытательный АИД-70/50Д предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.
Условия эксплуатации
Аппарат рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от -10°C до +40°C, относительной влажности 80 % при температуре +20°C и атмосферном давлении 84,0 – 106,7 кПа, (630 – 800 мм. рт. ст.).
Характеристики
|
Параметр |
Значение |
|
|
Напряжение питающей сети однофазного переменного тока |
220±11 В |
|
|
Параметры аппарата АИД-70/50Д на выпрямленном напряжении в продолжительном (до 5 минут) режиме при номинальном значении напряжения в сети: |
наибольшее рабочее напряжение (амплитудное значение) |
70 кВ |
|
максимальный рабочий ток |
14 мА |
|
|
Параметры аппарата на переменном напряжении в продолжительном (до 5 минут) режиме при номинальном значении напряжения в сети: |
наибольшее рабочее напряжение (действующее значение) |
50 кВ |
|
наибольший рабочий ток (действующее значение) |
45 мА |
|
|
Приведенная погрешность измерения выходного напряжения и тока, не более |
3% |
|
|
Потребляемая мощность, не более |
3 кВ·А |
|
|
Масса: |
блока управления |
13 кг |
|
блока высокого напряжения |
44 кг |
|
Комплектация
Комплект поставки
Аппарат испытательный диодный АИД-70/50Д поставляется потребителю в следующей комплектации:
- Блок управления – 1 шт.
- Блок высокого напряжения – 1 шт.
- Кабель сетевой – 1 шт.
- Провод заземления с зажимами – 2 шт.
- Кабель высоковольтный – 1 шт.
- Вставка плавкая ВП2-1 1А – 2 шт.
- Вставка плавкая ВП3-1 10А – 2 шт.
- Руководство по эксплуатации – 1 экз.
- Паспорт – 1 экз.
Модификации
Выпускаемые модификации
Вас также может заинтересовать аппарат АИД-70/50 и АИД-70/70.
