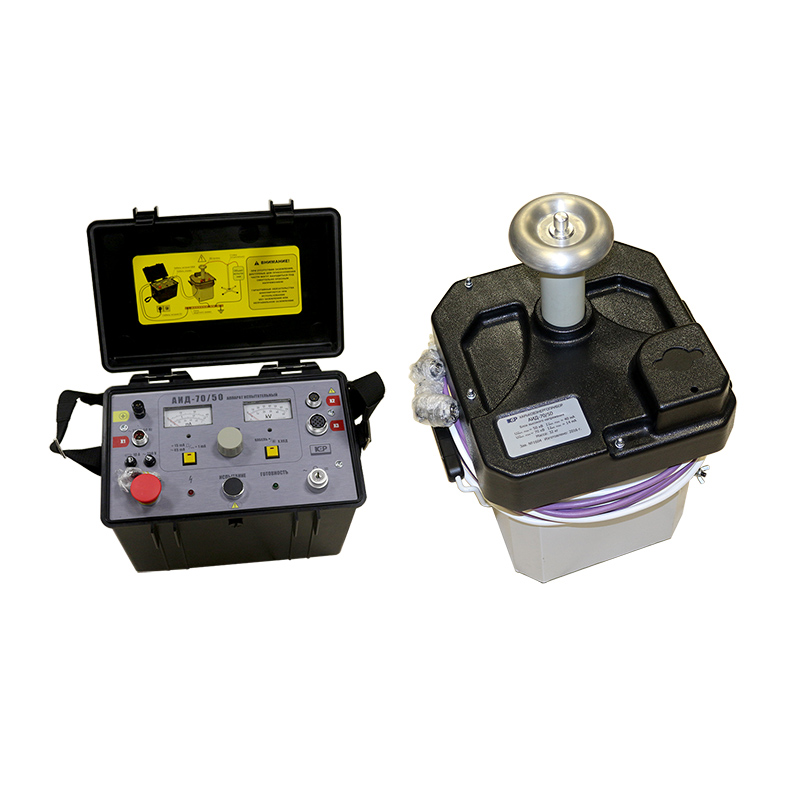

АИД-70/50. Аппарат испытательный диодный
Описание
АИД-70/50 - испытательный диодный аппарат предназначенный для испытаний напряжением постоянного тока (до 70 кВ) изоляции силовых кабелей (IEC 60502‑2), арматуры силовых кабелей (IEC 61442), а также для испытаний напряжением переменного тока (до 50 кВ) распределительных устройств, автоматов повторного включения, диэлектрических изоляторов, ограничителей перенапряжения (разрядников), сборных шин и иных твердых диэлектрических материалов с относительно небольшой электрической емкостью.
Условия эксплуатации
Аппарат АИД-70/50 рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:
- температура окружающего воздуха – от -10°C до +40°C;
- относительная влажность – при температуре +25°C не более до 80%;
- атмосферное давление – от 84 кПа до 106,7 кПа (от 630 мм. рт. ст. 800 мм рт. ст.).
Характеристики
|
Параметр |
Значение |
||
|
DC |
AC |
||
|
Выходное напряжение, кВ |
0 - 70 |
0 - 50 |
|
|
Основная приведенная погрешность измерения напряжения, % |
±3 |
||
|
Сила тока на выходе аппарата, мА |
0 – 1* / 15 |
0 – 45** |
|
|
Основная приведенная погрешность измерения силы тока, % |
± 3 |
||
|
Защита по силе тока на выходе аппарата, мА |
15 |
45 |
|
|
Напряжение питающей сети, В |
230±10% |
||
|
Частота питающей сети, Гц |
50±1 |
||
|
Потребляемая мощность, кВ·А, не более |
3 |
||
|
Габаритные размеры: |

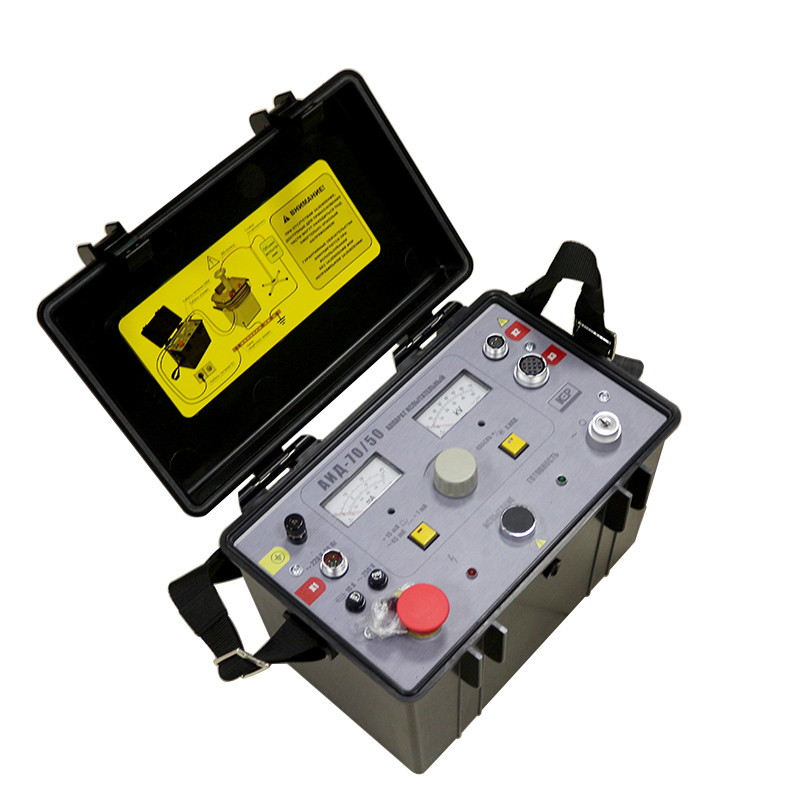

блока управления |
354 x 266 x 240 мм |
|
|

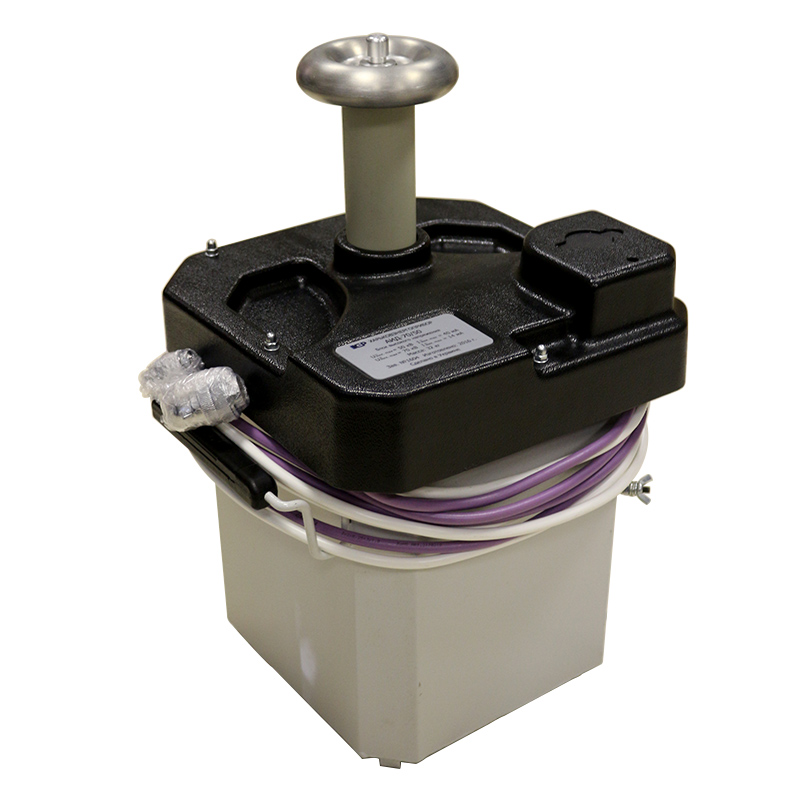

блока высокого напряжения |
340 x 370 x 355 мм |
||
|
Масса: |
блока управления |
13 кг |
|
|
блока высокого напряжения |
35 кг |
||
Примечания
- * – на данном диапазоне погрешность измерения силы тока не нормируется;
- ** – работа в длительном режиме (более 1 минуты) с силой тока на выходе испытательного аппарата АИД-70/50 более 20 мА ЗАПРЕЩЕНА.
Комплектация
Комплект поставки
- Блок управления – 1 шт.
- Блок высокого напряжения – 1 шт.
- Кабель сетевой (длина 4 м) – 1 шт.
- Кабель заземления (длина 4 м) – 2 шт.
- Кабель высоковольтный (длина 4 м, Umax ≥ 20 кВ) – 1 шт.
- Предохранитель 5×20 (10 А / 250 В) – 4 шт.
- Руководство по эксплуатации – 1 экз.
- Метрологическая аттестация – опционально.
Гарантия
- Изготовитель гарантирует соответствие аппарата испытательного диодного требованиям действующей технической документации и нормам ПУЭ и ПТБ.
- Гарантийный срок эксплуатации АИД-70/50 составляет 12 месяцев со дня отгрузки потребителю.
Модификации
Выпускаемые модификации
Вас также может заинтересовать аппарат АИД-70/50Д и АИД-70/70.
