Аппарат HVTS-HP
Описание
Прибор HVTS-HP включен в список одного класса, которым считается испытательная аппаратура, используемой для исследования изоляции в силовых моделях кабеля, а также твердых диэлектрических материалов.
Принцип испытаний
Для исследования параметров токовой устойчивости в изоляции любого силового кабельного провода или твердого диэлектрического предмета, используется выпрямленный постоянный вариант тока с напряжением до 140 кВ. Кроме этого, для исследований может применяться переменный синусоидальный ток с размером частоты 50 Герц с напряжением до 100,0 кВ. При помощи переменного тока исследуют изделия с использованием твердого диэлектрика.
Конструкционные особенности

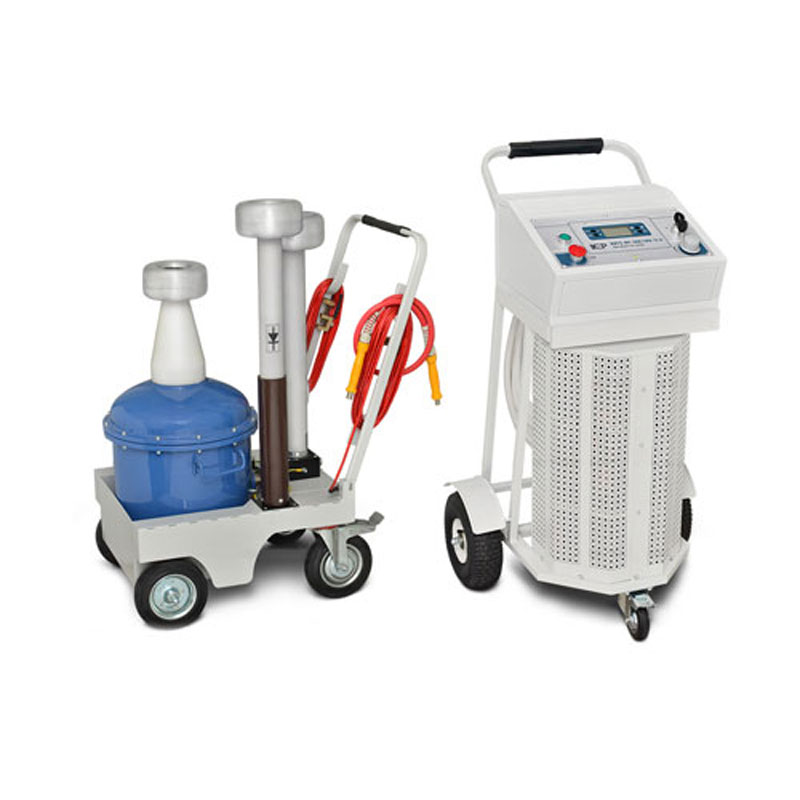

Аппарат модели HVTS-HP состоит из трех функциональных блоков (управления, РНО-80 и ВТр ТИОГ-100), которые для удобства перемещения располагаются на специальных тележках. Отличительной особенностью этой модели устройства является увеличенный показатель выходной мощности – есть 2 стандартных исполнения: размер 7,5 кВА и размер 17,5 кВА. Предложенный испытательный аппарат предусматривает возможность комплектации высоковольтными блоками с напряжением в минимальном размере 10 кВ, максимальной размере 350,0 кВ и мощностью до 70,0 кВА.
Условия для эксплуатации HVTS-HP
Предложенный аппарат рассчитан для применения в закрытых помещениях или под навесами. Температура окружающей среды должна отвечать значениям из диапазона от +10С до +350С, а относительная по размеру влажность обязуется быть ниже 79,99% (значение температуры плюс 25 градусов).
Характеристики
|
Параметр |
Значение: |
|
Устанавливаемая величина напряжения в переменном токе на выходе (в зависимости от модификации): |
0,5–55 кВ 1–100 кВ |
|
Выбираемые размеры напряжения в постоянном токе на выходе (зависимость от модели): |
0,5–70 кВ 1–100 кВ 1–140 кВ |
|
Предельный размер, которой владеет сила в выходном переменном токе: |
130 мА 75 мА |
|
Предельный размер, которой владеет сила в выходном переменном токе: |
90 мА 30 мА 40 мА 55 мА |
|
Промежутки вычисления напряжения в токе на выходе: |
3–55 кВ 3–100 кВ |
|
Промежутки вычисления напряжения в токе на выходе: |
3–70 кВ 3–100 кВ 3–140 кВ |
|
Сила в выходном токе вычисляется в пределах: |
1–130 мА 1–75 мА |
|
Сила в выходном токе вычисляется в пределах: |
1–90 мА; 1–30 мА; 1–40 мА; 1–55 мА |
|
Предельное значение относительной погрешности измерений: |
±3% |
Комплектация
- Блок постоянного управления АИГ-100/100;
- Блочное устройство типа РНО-80 на тележке;
- 30-метровый сетевой и высоковольтный кабель (на барабане);
- 30-метровый заземляющий провод;
- эксплуатационная инструкция;
- техпаспорт.
