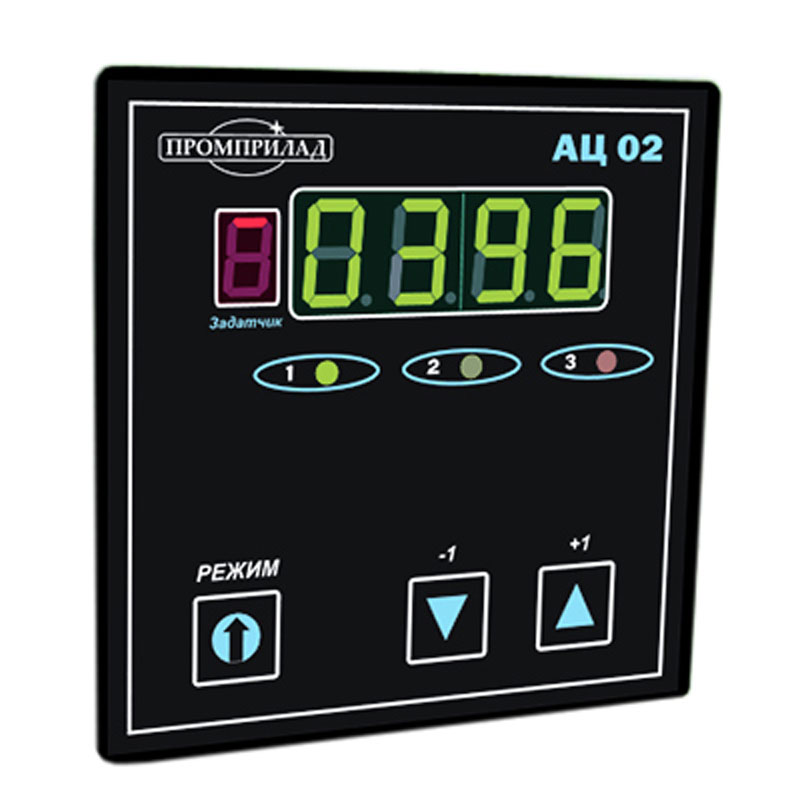

Амперметр АЦ-02

Амперметр АЦ-02 конструкционно выполнен как специальный цифровой амперметр, позволяющий измерять силу тока, величина которого достигает до 1000А. Этот тип устройства предназначается для использования в системах токовой защиты электроприводов, моторов и электрических установок, работающих от переменного тока.

Принцип работы

Амперметр АЦ-02 работает на принципе измерения напряжения переменного тока на внутреннем шунте прибора, величина которого равна 0.29 Ом. Полученные результаты измерений преобразуются при помощи центрального микроконтроллера в цифровую форму и выводятся для визуализации на цифровой дисплей. Преобразованный цифровой сигнал обрабатывается микроконтроллером, который проводит сопоставление его с установленными граничными значениями тока и формирует управляющий сигнал на отключение защищаемого оборудования от сети питания.

Функциональные возможности

При превышении величины тока в контролируемой цепи выше установленного значения, микроконтроллер прибора формирует сигнал на отключение защищаемого оборудования от питания. Таким образом, при помощи можно выполнять:

  • аварийное отключение оборудования при достижении величины тока к предельно допускаемому значению;
  • временную задержку отключения технологического оборудования в период их пуска, когда значение тока существенно выше его номинального рабочего значения.

Эксплуатационные потребности прибора

Амперметр выполнен с исполнением по защите IP40 и не рассчитан на использование во взрывоопасных помещениях. Температура среды рабочей зоны может составлять от +50С до +400С, а максимальная относительная влажность может достигать 80% при Т=250С.

Диапазон измерения силы тока:

от 0.5 до 1 000 Ампер

Количество каналов измерений:

1

Питающая прибор сеть:

~132-242В

Частота тока питающей сети:

Стандартные 50 (60) Герц

Диапазон установок временного задатчика времени задержки:

от 1 сек до 2000 сек

Дискретность установки временного задатчика:

1 сек

Номинальная мощность:

не больше 5 Ватт

Ширина

96 миллиметров

Высота

96 миллиметров

Глубина

75 миллиметров

Щитовой вырез:

91 на 91 миллиметров

Вес прибора:

не более 0,4 килограмма
