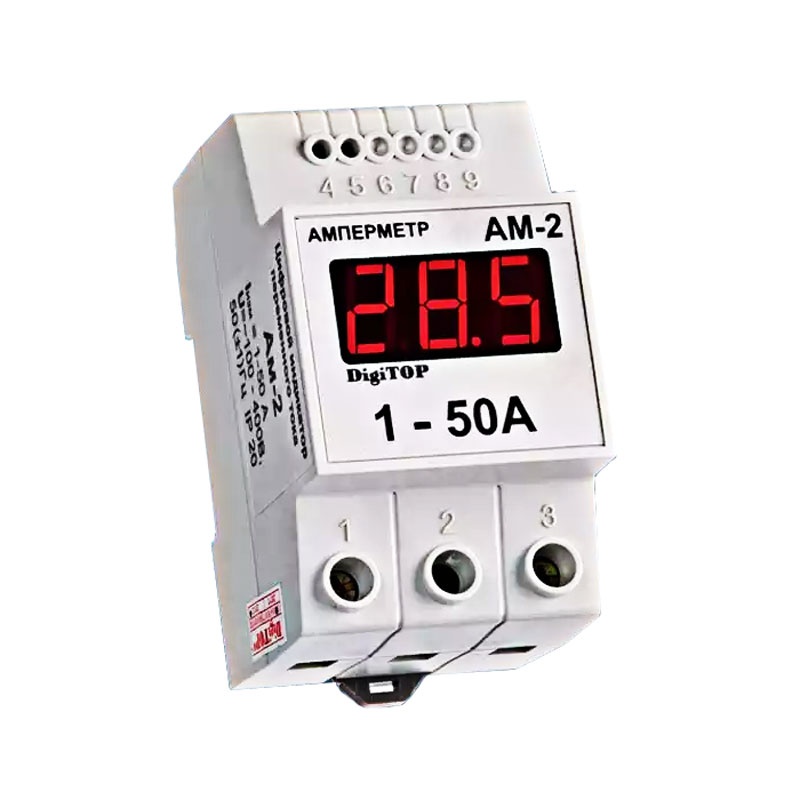

Амперметр АМ-2 обеспечивает определение текущей величины переменного тока в однофазной электроцепи (частота 49÷51Гц). Вычисленная сила тока выводится на светодиодный цифровой индикатор.

Назначение амперметров АМ-2

С помощью цифрового электронного амперметра осуществляется контроль над токовыми характеристиками участка электрической цепи. Это требуется в различных электрических сетях и электрооборудовании, используемом в:

  • Промышленности,
  • Машиностроении,
  • Энергетике,
  • Радиотехнике и т. Д.

Устройство и работа

Амперметр серии АМ включается в разрыв участка электрической цепи, в котором необходимо определить протекающий ток. Принцип работы прибора основан на измерении падения напряжения на активном измерительном сопротивлении небольшой величины при протекании через него электрического тока (напряжение на сопротивлении прямо пропорционально силе, протекающей через него электротока).

Измерительное сопротивление подключено к аналоговому входу микроконтроллера. В результате анализа величины, поступающего на него напряжения с помощью аналого-цифрового преобразователя и внутренней программы микроконтроллера вычисляется сила тока, протекающая через измерительное сопротивление и, следовательно, в участке электрической цепи. Эта величина переводится в десятичный вид и выводится на цифровой индикатор светодиодного типа.

Для монтажа амперметра используется крепление стандарта DIN (рейки). Прибор занимает на рейке 3 модуля.

Напряжение питания подключается к электрическим контактам 4 и 5. Точки разрыва электрической цепи, в которой необходимо определить силу протекающего тока, соединяют с амперметром через контакты 1 и 3.

В случае несоответствия реальных характеристик амперметра и информации в документации производится исправление неисправности за счет производителя (осуществляется в течение гарантийного срока и при соблюдении инструкций по эксплуатации).

Амперметр АМ-2 производит индикацию тока при прямом включении на параметрах:

Работа

Число

Измерительные пределы

(1÷50) А

Дискретность индикатора

0,1А

Измерительная погрешность

<0,5А

Питающее переменное (50Гц) напряжение

(120÷300) В

Пределы внешней температуры при хранении

(-50÷+40) °C

Допустимая внешняя относительная влажность при хранении

75% при +15°C

Пределы внешней температуры при работе

(+5÷+50) °C

Допустимая внешняя относительная влажность при работе

(30÷80)%

Размер

51х64х90мм

Гарантийный срок эксплуатации

2года со дня продажи

<3-х лет с даты выпуска

Класс электрозащиты (ГОСТ 12.2.007-75)

2
